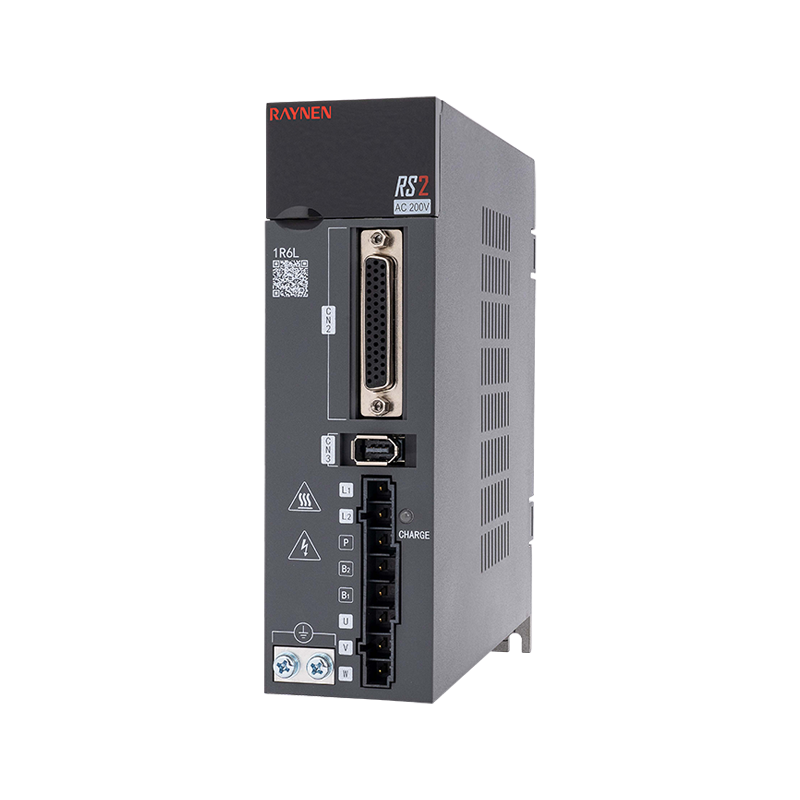

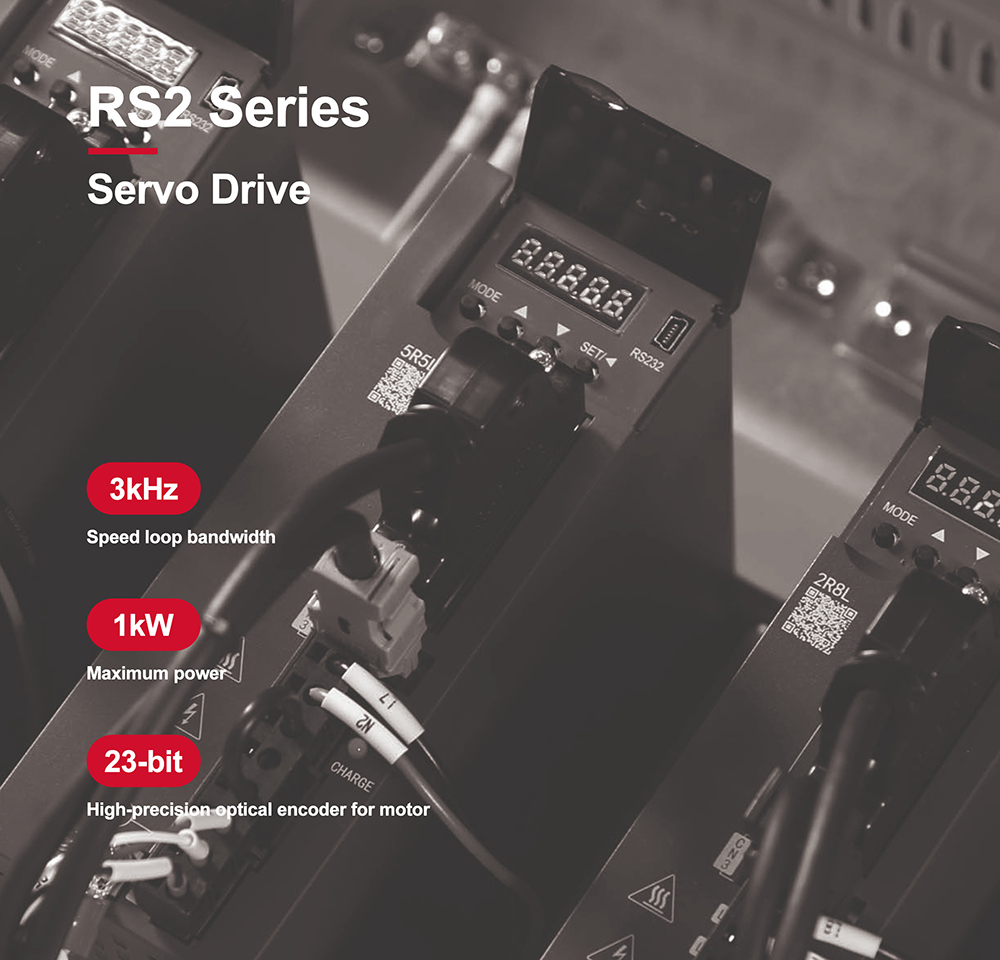

RS2 Servo Drive

Saiz a

Saiz b

Tidak

Nama

Tidak

Nama

1

-

1

-

2

Mini USB

2

Mini USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1 、 L2

5

L1 、 L2

6

Brek

6

Brek

7

U 、 v 、 w

7

U 、 v 、 w

8

Skru tanah

8

Skru tanah

9

Caj

9

Caj

10

CN4/CN5

10

CN4/CN5

Penerangan:

① -: paparan digital tujuh segmen

②mini USB: antara muka RS232, disambungkan ke PC

③cn2: penyambung isyarat output/input, disambungkan ke pengawal yang boleh diprogramkan (PLC) atau kawalan I/O

④cn3: Antara muka encoder, disambungkan ke encoder pada motor servo

⑤L1, L2: Bekalan kuasa litar utama, disambungkan ke bekalan kuasa fasa tunggal (200 ~ 240VAC, 50/60Hz bekalan kuasa)

⑥Brake: Gunakan perintang brek luaran

⑦u, v, w: output pemacu servo, disambungkan ke penyambung kuasa motor (u, v, w)

Skru Tanah: Sambungkan ke tanah kuasa dan tanah motor

⑨charge: cahaya penunjuk kuasa

⑩CN4/CN5: 485 Pelabuhan Komunikasi

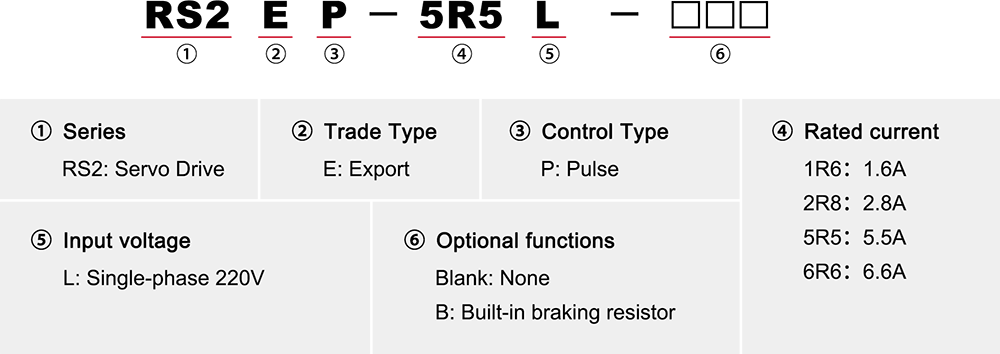

Spesifikasi elektrik pemacu 220V tunggal fasa

Item

Saiz a

Saiz b

Model

1R6L

2R8L

5R5L

6R6L

Kapasiti Bekalan Kuasa [KVA]

0.5

1

1.7

2

Semasa output berterusan [Arms]

1.6

2.8

5.5

6.6

Semasa output maksimum seketika [Arms]

5.9

9.3

16.9

17

Litar utama

Semasa input berterusan [Arms]

2.4

5

8.7

11

Litar utama power supply

Fasa tunggal 200 ~ 240VAC, -15%~ 10%, 50/60Hz

Gelung kawalan

Bekalan kuasa litar kawalan

Bekalan kuasa bas, input bekalan kuasa bersama dan pembetulan

Kehilangan kuasa

Litar utama power loss [W]

30.5

41

60.8

66.2

Kehilangan kuasa litar kawalan [W]

Perintang brek

Brek resistor function

Pilihan

Nilai rintangan [Ω]

50

50

50

50

Kapasiti [w]

30

30

50

50

Nilai rintangan minimum luaran [Ω]

50

45

40

40

Kaedah penyejukan

Penyejukan semulajadi

Penyejukan udara

Tahap overvoltage

OVC III

Saiz a

Saiz b
