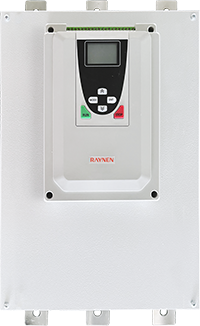

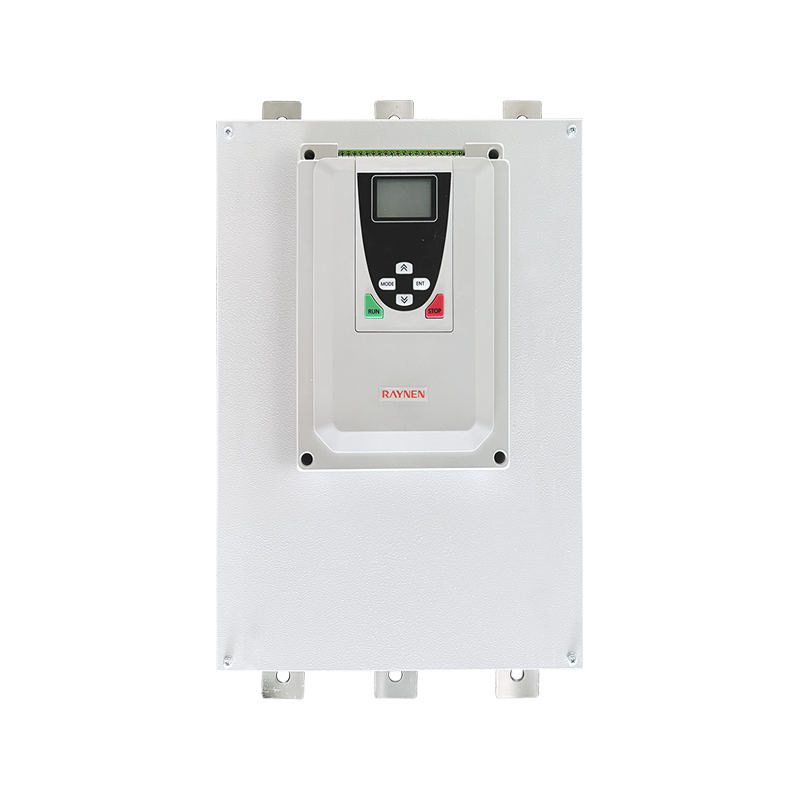

Ringkasan Produk
Spesifikasi
 | Parametrik | |
| Model | RSE-T3-132-O ~ RSE-T3-200-O | |
| Jenis Bypass | Jenis bypass dalam talian | |
| Voltan | 380v | |
| Kuasa Motor Adaptif (KW) | 132/160/185/200 | |
| Arus output undian (a) | 264/320/370/400 | |
| Dimensi (mm) | 574*348*248 | |
| Saiz pemasangan (mm) | 493*280 | |
Gambaran Keseluruhan Produk
| | Bekalan Kuasa Kawalan Bebas (220VAC), tetapan parameter juga mungkin tanpa bekalan kuasa (380V) |
| | Selepas penghubung pintasan dikeluarkan, tidak ada had hubungan kontaktor, dan hayat perkhidmatan lebih lama |
| | Sesuai dengan penghubung luaran, lebih fleksibel untuk digunakan dan sesuai untuk pelbagai aplikasi yang lebih luas |
 | Boleh memandu beban motor bukan tradisional seperti pemanas motor, beban rintangan dan beban pengubah |
 | Ia dapat menggantikan kontaktor pepejal yang sempurna dan juga menyediakan fungsi permulaan yang lembut dan lembut |
 | Menyokong sambungan dalaman motor, sesuai untuk motor dengan spesifikasi yang lebih besar |
Pendawaian dan terminal
Model Nomenclature
Jadual pemilihan
| Model (380v) | Kuasa motor penyesuaian (Kw) | Saya keluar (a) | Dimensi H*w*d (mm) | Saiz pemasangan (mm) | |
| H1*W1 | Aperture | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
Prestasi & Konfigurasi
| Ciri -ciri elektrik | |
| Bekalan Kawalan Kawalan Nilai | Fasa tunggal 220VAC ± 15%, 50/60Hz |
| Voltan bekalan kuasa yang dinilai | Tiga fasa 380V ~ 480V (-10%~ 15%) |
| Kekerapan bekalan kuasa yang dinilai | 50Hz atau 60Hz |
| Bilangan fasa terkawal | 3 |
| Motor yang berkenaan | Motor induksi tiga fasa tupai/motor asynchronous tupai sangkar |
| Frekuensi permulaan | Bergantung kepada keadaan beban. Disyorkan untuk memulakan dan berhenti tidak lebih dari 10 kali sejam dalam keadaan normal dan 6 kali sejam di bawah beban berat |
| Mod permulaan | Tanjakan voltan, jalan semasa, had semasa, inci, had semasa ramp voltan, tanjakan voltan lompat secara tiba -tiba |
| Mod Berhenti | Perhentian Percuma, Perhentian Lembut |
| Fungsi perlindungan | Perlindungan kerugian fasa, perlindungan overcurrent, perlindungan beban, perlindungan ketidakseimbangan semasa, perlindungan terlalu panas, perlindungan masa tamat, perlindungan bawah tanah/overvoltage, memulakan perlindungan frekuensi, perlindungan semasa yang tinggi, perlindungan kerosakan thyristor, perlindungan urutan terbalik kuasa, perlindungan ralat pendawaian, dll. |
| Ciri -ciri alam sekitar | |
| Suhu operasi | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ Perlu mengurangkan kapasiti) |
| Suhu penyimpanan | -25 ℃ ~ 70 ℃ |
| Kelembapan relatif | 95% tidak ada pemeluwapan atau menetes |
| Ketinggian | Di bawah 1000m (1000 ~ 3000m perlu mengurangkan kapasiti) |
| Kaedah penyejukan | Penyejukan udara paksa |
| Kaedah pemasangan | Dipasang di dinding |
| Yang lain | Tiada gas mudah terbakar, letupan, atau menghakis, tiada debu konduktif atau serbuk logam |
| Piawaian dan pensijilan | |
| Piawaian pelaksanaan | GB/T14048.6 |
| Pensijilan | CCC |
