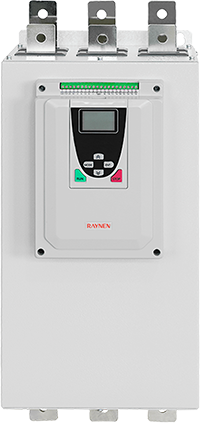

Ringkasan Produk
Spesifikasi
 | Parametrik | |
| Model | RSE-T3-132-E ~ RSE-T3-200-E | |
| Jenis Bypass | Jenis Bypass Luaran | |
| Voltan | 380v | |
| Kuasa Motor Adaptif (KW) | 132/160/185/200 | |
| Arus output undian (a) | 264/320/370/400 | |
| Dimensi (mm) | 558*264*260 | |
| Saiz pemasangan (mm) | 458*220 | |
Ciri -ciri produk
| Kualiti yang luar biasa |  | Kawalan jauh |  |
| • Semua petunjuk prestasi direka dengan teliti dan diuji dengan ketat • Semua Perlindungan Tahap • Mudah dipasang dan diintegrasikan dalam sistem kawalan | • Fungsi komunikasi digunakan untuk fungsi kawalan jauh, pemantauan dan pelarasan • Melalui antara muka standard Rs485, anda boleh berhubung dengan PC dan PLC | ||
| Bypass contactor, mengurangkan kerugian |  | Pad kekunci mudah |  |
| • Pada akhir permulaan, memintas Contactor bermula • Panas di dalam starter dikurangkan dan kerugian diminimumkan • Semua fungsi melindungi adalah berkesan (lebih panas, terlalu banyak, tidak dimuatkan, dll.) | • Gunakan pad kekunci Operasi Simpanan & Intuitif untuk menyesuaikan data motor • pad kekunci Bahasa Inggeris menjadikan operasi lebih mudah | ||
| Reka bentuk kerugian yang rendah |  | Lebih mudah |  |
| RDS secara berterusan dapat memperbaiki keadaan operasi motor throuogh cara berikut: • Teknologi Kawalan Permulaan Lembut Adaptif digunakan untuk memastikan lengkung kelajuan motor adalah lancar dan berterusan dan monotonik meningkat di mana -mana negeri, tanpa titik infleksi kelajuan • Mengurangkan tekanan mekanikal & hidraulik • Mengurangkan beban sistem pengedaran kuasa (puncak voltan, overcurrent) | • RS485 、 Komunikasi Modbus • Pendawaian atas, senang disambungkan | ||
| Kuasa yang berkenaan |  | ||
| • Memohon pelbagai penjana bekalan kuasa yang luas | |||
Sambungan lurus melalui pendawaian
Pendawaian dan terminal
Model Nomenclature
Jadual pemilihan
| Model (380v) | Kuasa motor penyesuaian (Kw) | Saya keluar (a) | Dimensi H*w*d (mm) | Saiz pemasangan (mm) | |
| H1*W1 | Aperture | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Prestasi & Konfigurasi
| Ciri -ciri elektrik | |
| Voltan operasi yang dinilai | Tiga fasa 380V ± 15% |
| Kekerapan operasi yang dinilai | 50hz atau 60hz (sila nyatakan sebelum membuat pesanan) |
| Bilangan fasa terkawal | 3 |
| Motor yang berkenaan | Motor induksi tiga fasa tikus/motor asynchronous |
| Frekuensi permulaan | Bergantung pada beban, disyorkan untuk memulakan dan berhenti tidak melebihi 10 kali sejam dalam keadaan normal, dan 6 kali di bawah beban berat |
| Kaedah permulaan | Tanjakan voltan, jalan semasa, had semasa, inci, had semasa ramp voltan, tanjakan voltan lompat secara tiba -tiba |
| Kaedah berhenti | Perhentian Percuma, Perhentian Lembut |
| Fungsi perlindungan | Perlindungan kerugian fasa, perlindungan overcurrent, perlindungan beban, perlindungan ketidakseimbangan semasa, perlindungan terlalu panas, perlindungan masa tamat, dll. |
| Ciri -ciri alam sekitar | |
| Suhu operasi | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ Perlu mengurangkan kapasiti) |
| Suhu penyimpanan | -25 ℃ ~ 70 ℃ |
| Kelembapan relatif | 95% tidak ada pemeluwapan atau menetes |
| Ketinggian | Di bawah 1000m (1000 ~ 3000m perlu mengurangkan kapasiti) |
| Kaedah penyejukan | Penyejukan udara semulajadi |
| Kaedah pemasangan | Dipasang di dinding |
| Yang lain | Tiada gas yang mudah terbakar, letupan, menghakis, tiada habuk konduktif atau serbuk logam |
| Piawaian dan pensijilan | |
| Piawaian pelaksanaan | GB/T14048.6 |
| Pensijilan | CCC |
| Ciri -ciri litar kawalan | |
| Bypass -01, 02 | 01, 02 Mula dan tutup selepas siap untuk mengawal contactor bypass. (Carta) |
| Jalankan output -03, 04, 05 | 03, 04, 05 adalah semua output relay yang boleh diprogramkan, dan masa kelewatan akan ditetapkan oleh Kod F4. Fungsi output akan ditetapkan oleh Kod FE, dan ia akan ditutup apabila output sah. |
| Output kesalahan -06, 07, 08 | 06, 07, 08 adalah output relay kesalahan yang boleh diprogramkan, mereka akan ditutup apabila kesalahan berlaku atau kuasa dimatikan, dan mereka akan dibuka apabila kuasa dihidupkan. |
| Output analog -09, 10 | 09, 10 boleh mengukur maklumat semasa yang berubah dengan beban. 400% output 4 ~ 20mA Nilai penentukuran, formula pengiraan: d = 400/16 (1x-4). LX adalah nilai pengukuran sebenar (MA). Semasa motor (%). |
| Input berhenti segera -11 | 11 dan pemotongan biasa akan menghentikan motor dengan segera (atau sambungkan titik penutupan normal yang lain dalam siri. |
| Input berhenti lembut -12 | 12 dan pemotongan biasa akan membuat perhentian lembut motor (atau perhentian percuma) |
| Mula menaip -13 | 13 dan penutupan biasa akan membuat motor berjalan |
| Biasa -14, 15 | Biasa terminal for input signal |
| RS485 -16, 17, 18 | Terminal komunikasi rs485, sambungkan beberapa permulaan lembut 16 adalah komunikasi, asas |
| PE -19 | Terminal asas |
