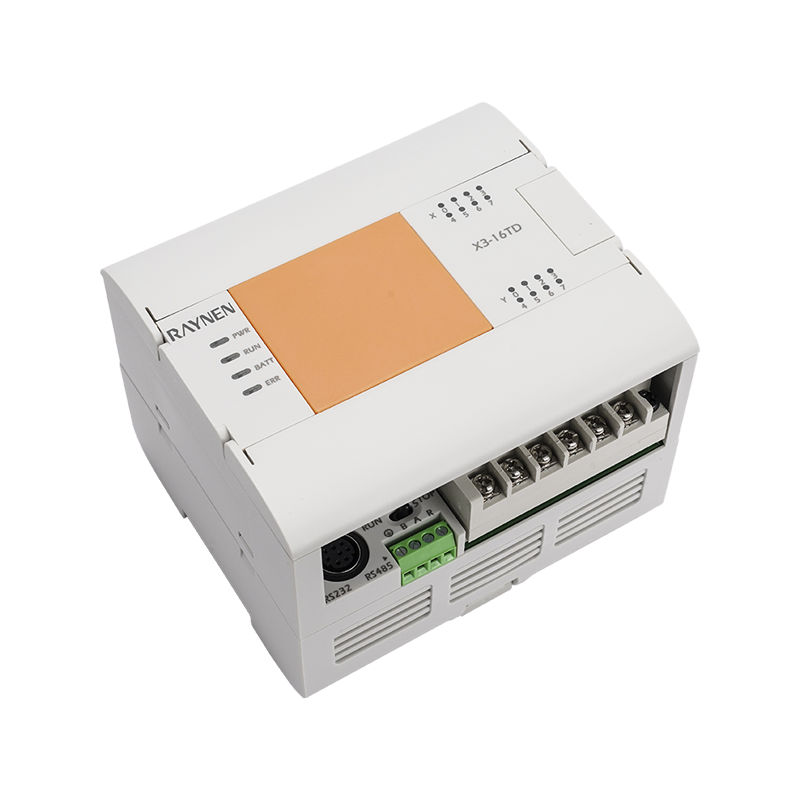

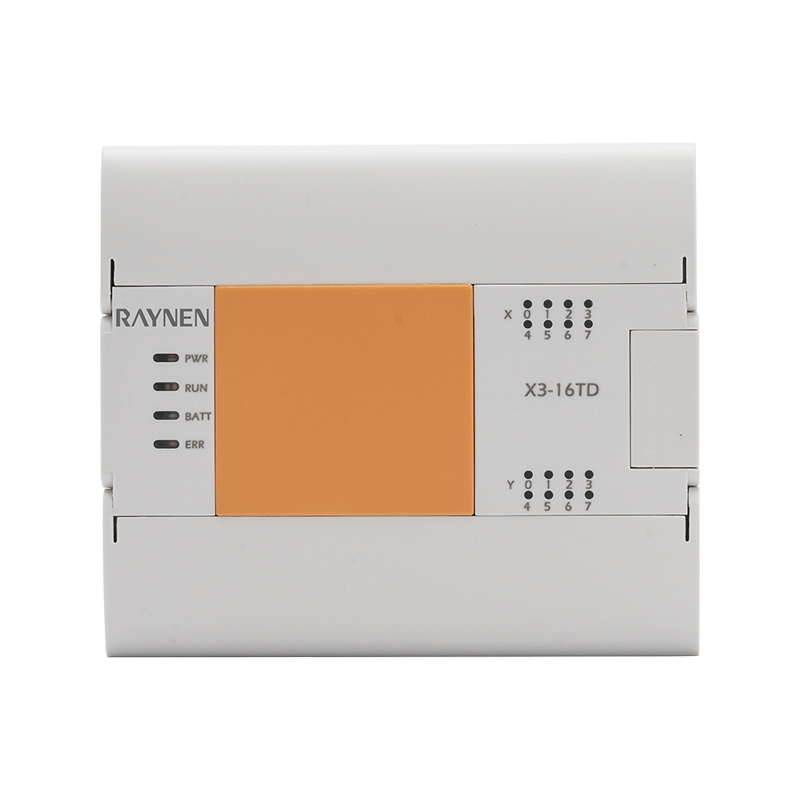

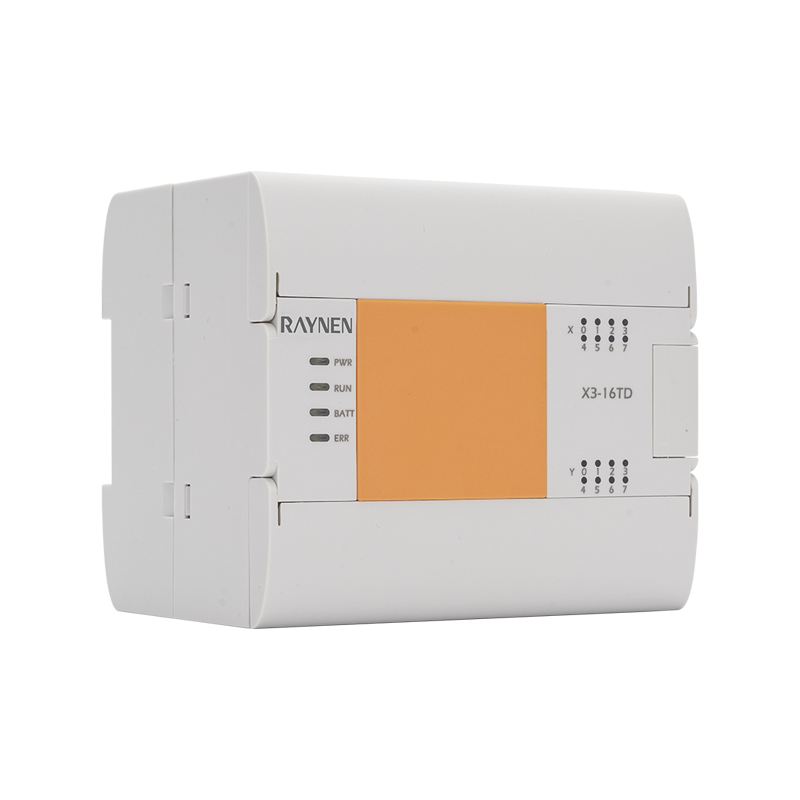

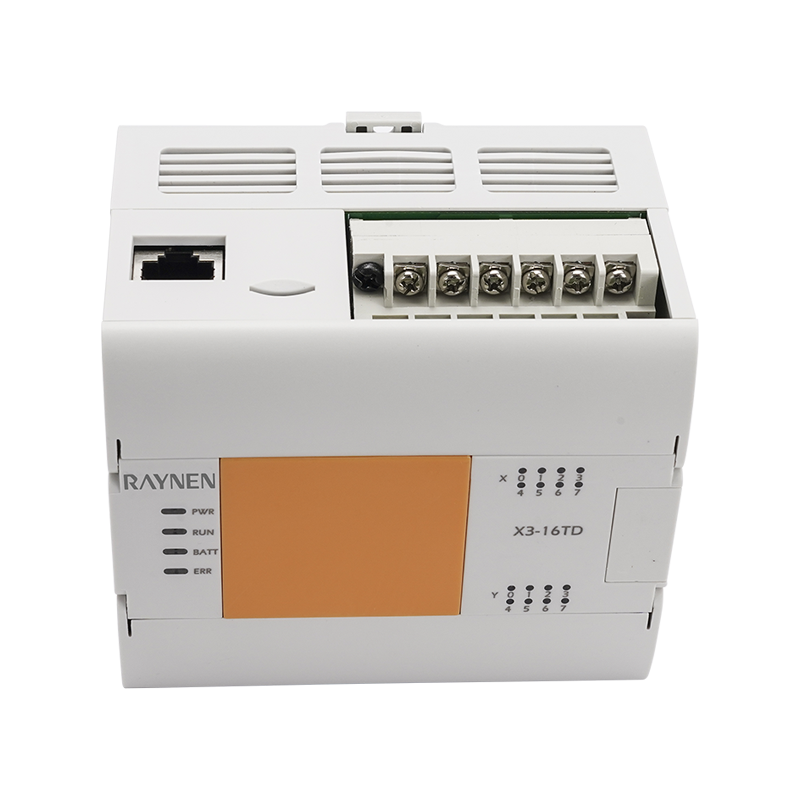

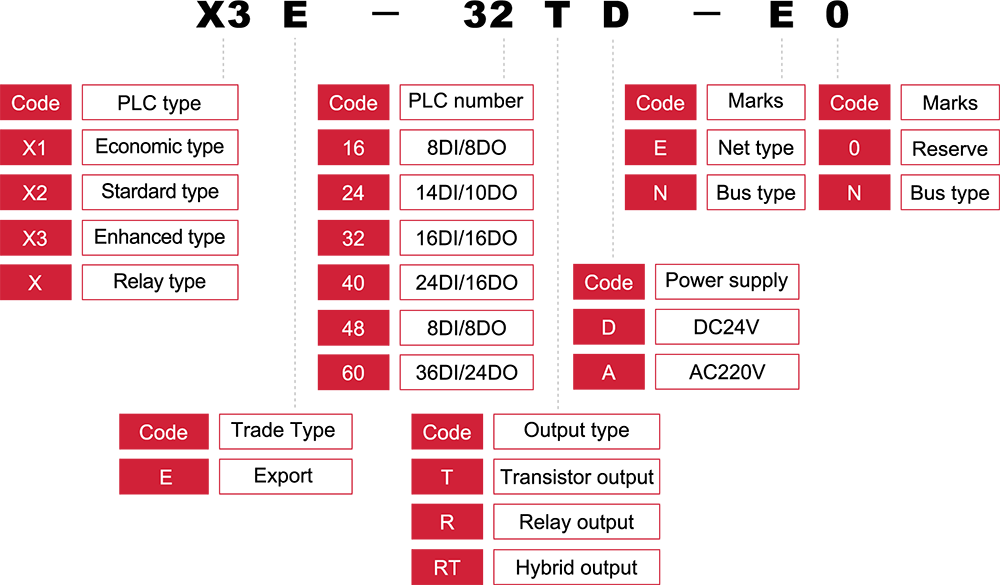

X3 Pengawal logik yang boleh diprogramkan

• dengan 2-6 paksi output nadi berkelajuan tinggi, pengiraan berkelajuan tinggi, interpolasi linear dan interpolasi arka dan fungsi kawalan gerakan lain;

• Jam masa nyata, data kuasa disimpan secara kekal;

• Modul Max 7 boleh diperluaskan.

Antara muka

Input/output

Kad pengembangan

L.embaga BD

Port Rangkaian Bersepadu Rs232/485

3-8 Saluran Kaunter Berkelajuan Tinggi

2-6 Axis 200k Pulse Berkelajuan Tinggi

Modul Max 7 berkembang

Sokongan 1 papan BD

Item

Spesifikasi Kuasa

X3e-16td

X3E-24TD

X3E-32TD

X3E-40TD

X3E-60TD

Penggunaan kuasa

10w

12W

12W

13W

14w

Voltan kuasa

DC24V

Julat voltan

DC 20.4 ~ 28.8v

B enarkan masa gangguan kuasa seketika

Untuk gangguan kuasa sementara di bawah 5ms, operasi akan diteruskan

Fius kuasa

60v 2a

Semasa impuls

12A, 0.5ms di bawah/28.8V DC

DC24V diberikan kuasa

300mA di bawah

DC5V Build-in Power

800mA di bawah

Item

Spesifikasi Kuasa

X3e-16td

X3E-24TD

X3E-32TD

X3E-40TD

X3E-60TD

Nombor input

8

14

16

24

36

Nombor berkelajuan tinggi

Fasa tunggal 200kHz [3 pcs] AB fasa 100kHz [3 pcs]

Fasa tunggal 200kHz [4 pcs],

AB Fasa 100kHz [4 pcs]

Fasa tunggal 200kHz [8 pcs]

AB Fasa 100kHz [4 pcs]

Jenis input

Jenis tenggelam/jenis sumber

Voltan isyarat input

Jenis Sumber DC: DC20.4V ~ 28.8V

Impedans input

X0-x5

3.3k

X6-x7

5.6k

3.3k

X10 di atas

-

5.6k

Pada arus induktansi input

X0-x5

5mA di atas

X6-x7

4mA

5mA di atas

X10 di atas

-

4mA di atas

Arus induktansi input

1mA di atas

Masa tindak balas input

＜ 4.5ms

Borang isyarat input

Tiada input kenalan voltan

Input sink: transistor terbuka pengumpul NPN

Input Sumber: Transistor Open-Collector PNP

Pengasingan gelung input

Pengasingan Optocoupler

Paparan tindakan input

LED pada panel menyala apabila optocoupler didorong

Item

Spesifikasi Kuasa

X3e-16td

X3E-24TD

X3E-32TD

X3E-40TD

X3E-60TD

Nombor output

8

10

16

16

24

Kekerapan Pulse (Max)

Tunggal berakhir 2

Axis 200k

Single-ended 4 paksi 200k

Single-ended 6

Axis 200k

Jenis output

Output transistor/longkang

Bekalan kuasa luaran

DC5 ~ 30V

Beban maksimum

Beban rintangan

0.5A/WAY

Beban induktif

12W/DC24V

Beban lampu

5W/DC24V

Beban pertengahan

5mA (DC5 ~ 24V)

Masa tindak balas

OFF → ON

Kelajuan tinggi: 5μs di bawah/10mA di atas (DC5 ~ 24V)

Biasa: 0.2ms di bawah/200Maabove (DC24V)

Pada → OFF

Kelajuan tinggi: 5μs di bawah/10mA di atas (DC5 ~ 24V)

Biasa: 0.2ms di bawah/200Maabove (DC24V)

Pengasingan gelung

Pengasingan Optocoupler

Paparan tindakan output

LED pada panel menyala apabila optocoupler didorong

Item

Prestasi

Input relay x

256 mata

X0 ~ x377

Output relay y

256 mata

Y0 ~ Y377

Relay Auxiliary m

7680 mata

M0 ~ Latch Start (tetapkan kuasa di luar kawasan yang tidak dipegang)

Latch Start ~ Latch End (set kawasan pegangan kuasa, Max M1023)

Akhir Latch ~ M7679 (kawasan pegangan kuasa tetap)

SM Relay Auxiliary Khas

512 mata

SM8000 ~ SM8511

Status relay s

4096 mata

S0 ~ S4095

pemasa t

200 mata

T0 ~ T199 (pangkalan masa 100ms)

T192 ~ T199 (pengkhususan subrutin)

46 mata

T200 ~ T245 (asas masa 10ms)

4 mata

T246 ~ T249 (jenis kumulatif 1ms)

6 mata

T250 ~ T255 (jenis kumulatif 100ms)

256 mata

T256 ~ T511 (asas masa 1ms)

Kaunter 16 bit

200 mata

C0 ~ C199

Kaunter 32 bit

56 mata

C200 ~ C234

Kaunter Kelajuan Tinggi

-

C235 ~ C255

Daftar data d

8000 mata

D0 ~ D7999

SD Daftar Data Khas

512 mata

SD8000 ~ SD8511

Daftar Indeks

16 mata

V0 ~ v7, z0 ~ z7

Daftar pengembangan

32768 mata

R0 ~ R32767

Penunjuk

4096 mata

P0 ~ P4095

Terganggu

6 mata

I00* ~ i50* Input interrupt

3 mata

I6 ** ~ i8 ** Masa mengganggu

6 mata

I010 ~ I060 Ganggu Kaunter Kelajuan Tinggi

Kawalan induk dengan bersarang

8 mata

N0 ~ n7

malar k

-

Julat 16 bit: -32768 ~ 32767, 32 bit julat: -2147483648 ~ 2147483647

malar h

-

Julat 16 bit: 0 ~ ffff, 32 bit julat: 0 ~ ffffffff

Nombor sebenar (e)

-

-3.40 × 10-38 ~ -1.17 × 10-38, 1.17x10-38 ~ 3.40 × 1038

Rentetan aksara

-

Panjang maksimum aksara setengah sudut yang dibingkai oleh "" adalah 32 aksara

Input

Pengedaran

Kaunter tunggal fasa tunggal

Kaunter fasa ab

Kaunter fasa ab

C235

C236

C237

C238

C239

C240

C241

C242

C243

C244

C245

C246

C247

C248

C249

C250

C251

C252

C253

C254

C255
