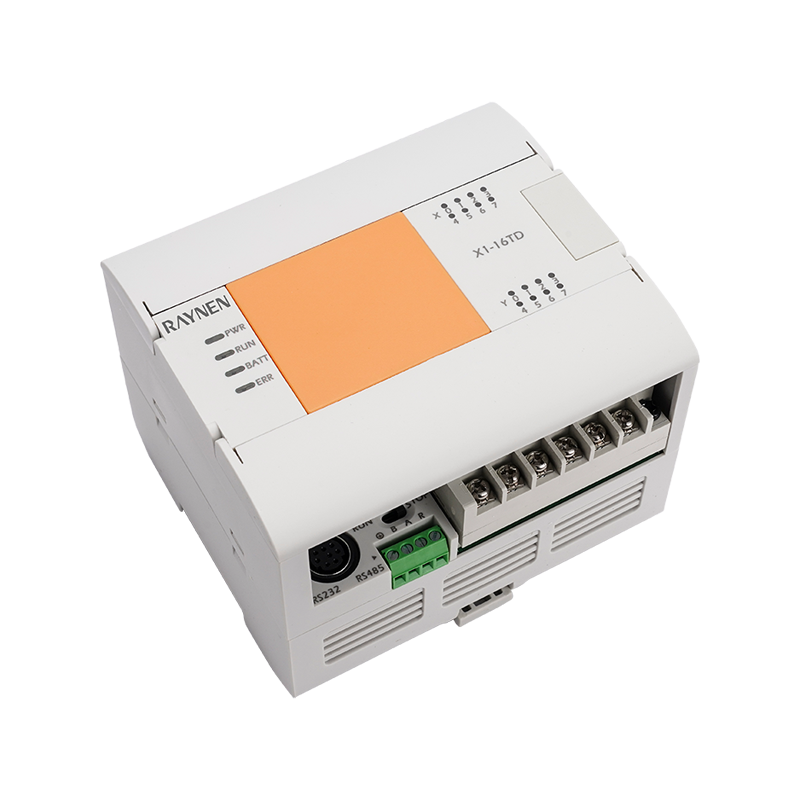

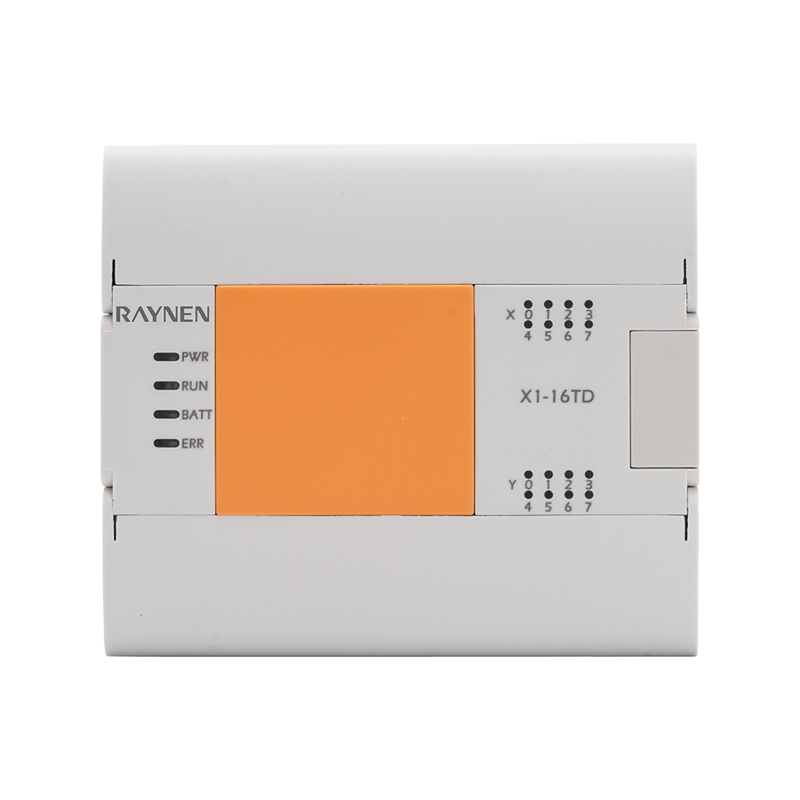

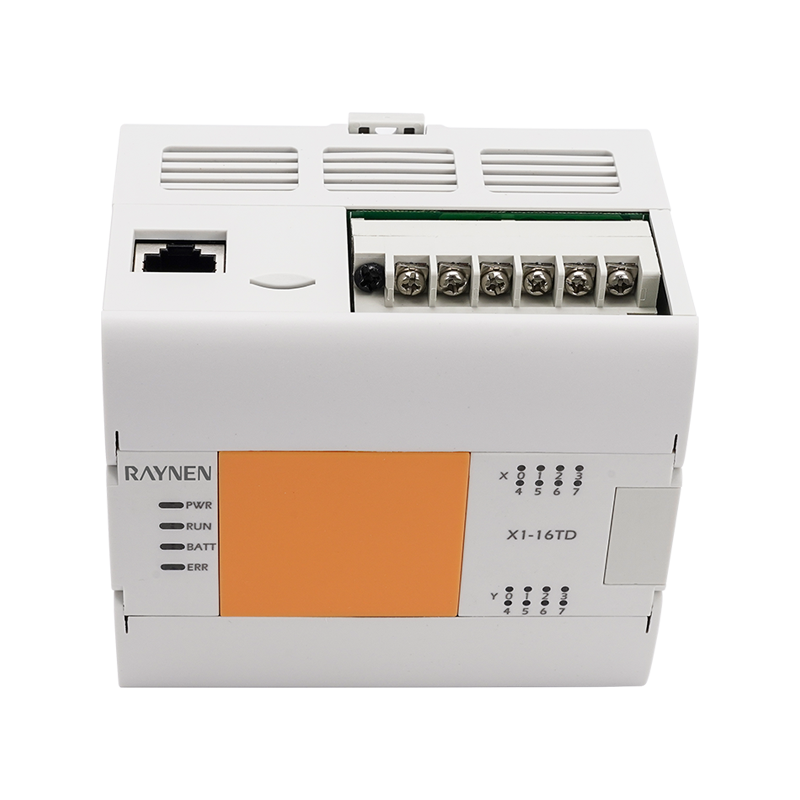

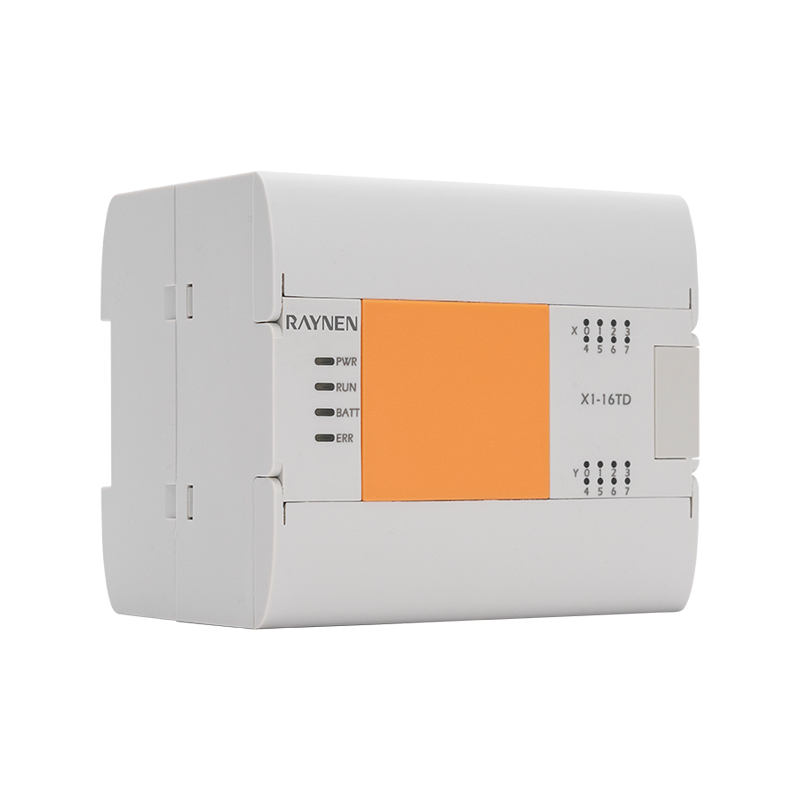

Ringkasan Produk
|
| • Dengan fungsi kawalan gerakan mudah seperti output nadi dan pengiraan berkelajuan tinggi • Dengan pengiraan berkelajuan tinggi, output nadi berkelajuan tinggi 3 paksi dan fungsi kawalan gerakan lain (pilihan) • Jam masa nyata, penyimpanan tetap data kuasa • Menyokong satu papan BD |
Kelebihan
| | | |
| Antara muka | Input/output | L.embaga BD |
| Port Rangkaian Bersepadu Rs232/485 | Kaunter berkelajuan tinggi 2 saluran Pulse berkelajuan tinggi 60-paksi 60k Pulse berkelajuan tinggi 100kHz 3-paksi (pilihan) | Sokongan 1 papan BD |
Model Nomenclature

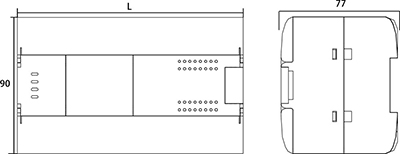

Saiz produk (unit: mm)
 |
|
Parameter
| Item | Spesifikasi Kuasa | ||||
| X1e-16td | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| Penggunaan kuasa | 6w | 7w | 8w | 9W | 11w |
| Voltan bekalan kuasa | DC24V | ||||
| Voltan bekalan kuasa range | DC20.4 ~ 28.8V | ||||
| Dibenarkan seketika Masa kegagalan kuasa | Untuk gangguan kuasa sementara di bawah 5ms, operasi akan diteruskan | ||||
| Fius bekalan kuasa | 60v 2a | ||||
| Arus lonjakan | 12A, 0.5ms di bawah/28.8V DC | ||||
| Bekalan Kuasa DC24V | Di bawah 300mA | ||||
| Suhu persekitaran kerja | -10 ℃ ~ 60 ℃ (pemasangan mendatar), -10 ℃ ~ 50 ° ℃ (pemasangan menegak) | ||||
| Suhu persekitaran pengangkutan | -20 ℃ ~ 80 ° C. | ||||
| Kelembapan relatif ambien | 5 ~ 95%, tidak kondensasi (R H Level 2, mematuhi LEC61131-2) | ||||
| Tahap perlindungan | IP20 | ||||
| Keserasian elektromagnet | Penindasan bunyi, conformlec61000-6-2 | ||||
| Tahap mekanikal (getaran) | IEC60068, Part2-6/10up58Hz | ||||
| Menahan voltan | Ac1.5kv 1 min, antara setiap terminal dan terminal tanah | ||||
| AC500V 1 min, antara setiap terminal dan terminal tanah | |||||
| Rintangan penebat | Setelah mengukur dengan meter rintangan penebat DC500V, lebih dari 5mΩ antara setiap terminal dan terminal tanah | ||||
| Asas | Jenis D Grounding (Rintangan Grounding: Kurang daripada 100Ω), jangan membenarkan asas yang sama dengan sistem semasa yang kuat | ||||
| Persekitaran penggunaan | Tidak menghakis, gas mudah terbakar, debu konduktif (habuk) tidak serius | ||||
| Ketinggian penggunaan | 2000m di bawah (tidak boleh digunakan dalam persekitaran tekanan ke atas tekanan atmosfera, jika tidak, ia mungkin berlaku) | ||||
| Item | Spesifikasi Kuasa | |||||
| X1e-16td | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Tidakmbor input | 8 | 14 | 16 | 24 | 36 | |
| Nombor berkelajuan tinggi | Fasa isyarat 60kHz (2 cara) AB Fasa 30kHz (1 cara) | |||||
| Jenis Sambung Input | Blok terminal yang boleh ditanggalkan (skru m3) | |||||
| Jenis input | Jenis tenggelam/jenis sumber | |||||
| Voltan isyarat input | DC POWER: DC20.4V ~ 28.8V | |||||
| Impedans input | X0-X2 | 2.4k | ||||
| X3 di atas | 5.6k | |||||
| Pada arus induktansi input | X0-X2 | 5mA di atas | ||||
| X3 di atas | 2.4mA di atas | |||||
| Arus induktansi input | 1mA di bawah | |||||
| Masa tindak balas input | Tidak lebih dari 4.5ms | |||||
| Borang isyarat input | Tiada input kenalan voltan | |||||
| Input sink: transistor terbuka pengumpul NPN | ||||||
| Pengasingan gelung input | Input Sumber: Transistor Open-Collector PNP | |||||
| Pengasingan Optocoupler | ||||||
| Paparan tindakan input | LED pada panel menyala apabila optocoupler didorong | |||||
| Item | Spesifikasi Kuasa | |||||
| X1e-16td | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Nombor output | 8 | 10 | 16 | 20 | 24 | |
| Kekerapan Pulse (Max) | Terminal tunggal 2 aci 60khz | |||||
| Jenis Sambungan Output | Blok terminal yang boleh ditanggalkan (skru m3) | |||||
| Jenis output | Output transistor/longkang | |||||
| Bekalan kuasa luaran | DC5 ~ 30V | |||||
| Beban maksimum | Beban rintangan | 0.5a/titik tunggal; 0.8a/4 mata | ||||
| Beban induktif | 12W/DC24V | |||||
| Beban lampu | Kelajuan Tinggi: 2W/DC24V, Biasa: 5W/DC24V | |||||
| Beban pertengahan | 5mA (DC5 ~ 24V) | |||||
| Buka kebocoran semasa | 0.1mA di bawah/DC30V | |||||
| Rintangan | Titik kelajuan tinggi 0.3Ω Nilai tipikal (maksimum 0.6Ω) | |||||
| Masa tindak balas | OFF → ON | Kelajuan tinggi: 10US di bawah/10mA di atas (DC5 ~ 24V) | ||||
| Biasa: 0.2ms di bawah/200Maabove (DC24V) | ||||||
| Pada → OFF | Kelajuan tinggi: 10US di bawah/10mA di atas (DC5 ~ 24V) | |||||
| Biasa: 0.2msbelow/200Maabove (DC24V) | ||||||
| Pengasingan gelung | Pengasingan Optocoupler | |||||
| Paparan tindakan output | LED pada panel menyala apabila optocoupler didorong | |||||
| Jarak penghantaran topeng | 500m (output biasa) | |||||
| Jarak penghantaran yang tidak dicabut | 150m (output biasa) | |||||
Sumber Komponen Perisian
| Item | Prestasi | |||
| Mod kawalan operasi | Kaedah berulang kali melaksanakan program yang disimpan (LSL yang berdedikasi) dengan fungsi mengganggu | |||
| Mod kawalan input/output | Mod pemprosesan batch (semasa melaksanakan arahan akhir), arahan input dan output refresh, fungsi penangkapan nadi | |||
| Bahasa pengaturcaraan | Mod Langkah Langkah Simbol Relay (boleh diwakili oleh SFC) | |||
| Jam masa nyata | Fungsi jam | Build-in 2000-2099, ralat tahunan tidak melebihi 5 minit/25 ° C | ||
| Memori program | Kapasiti memori max | Langkah 32000 boleh ditetapkan oleh parameter, tulis komen dan daftar fail dalam memori program | ||
| Kapasiti memori terbina dalam/model | Memori langkah 32000 langkah/ram, kata laluan dilindungi | |||
| Fungsi Tulis dalam Run | No | |||
| Jenis arahan | Arahan asas | 27type arahan kawalan berurutan, 2type arahan rajah tangga langkah | ||
| Arahan Permohonan | 218 jenis 497 jenis | |||
| Aritmetik kelajuan pemprosesan | Perintah Asas | 0.065μs/Arahan | ||
| Nombor input/output | Bilangan mata input untuk penggunaan lanjutan | 256 mata | Jumlah titik input dan output tidak melebihi 256 mata | |
| Bilangan titik output untuk penggunaan lanjutan | 256 mata | |||
| Relay Input-Output | Relay input | 256 mata | Input dan output Jumlah 256 mata | |
| Relay output | 256 mata | |||
| Relay Auxiliary | Biasa | M0 ~ M7679 | 7680 mata | Biasa/retention Settings can be changed through parameters |
| Pengekalan | M500 ~ M1023 | 524 mata | ||
| Negeri | Biasa | S0 ~ S4095 | 4096 mata | Biasa/retention Settings can be changed through parameters |
| Pengekalan | S500 ~ S999 | 500 mata | Biasa/retention Settings can be changed through parameters | |
| Pemasa | Jenis 100ms | T0 ~ T199 | 200 mata | 0.1 ~ 3276.7s |
| Jenis 10ms | T200 ~ T245 | 46 mata | 0.01 ~ 327.67s | |
| 1ms jenis kumulatif | T246 ~ T249 | 4 mata | 0.001 ~ 32.767s | |
| 100ms jenis kumulatif | T250 ~ T255 | 6 mata | 0.1 ~ 3276.7s | |
| Jenis 1ms | T256 ~ T511 | 256 mata | ||
| Kaunter | Peningkatan umum | C0 ~ C99 | 100 mata | 0.001 ~ 32.767s |
| (16-bit) [berubah] | Biasa/retention Settings can be changed through parameters | |||
| Pengekalan increasing (16-bit) [Boleh diubah] | C100 ~ C199 | 100 mata | ||
| Biasa duplexing | C200 ~ C219 | 20 mata | Biasa/retention Settings can be changed through parameters | |
| (32 bit) [berubah] | ||||
| Pengekalan duplexing (32 bit) [Boleh diubah] | C220 ~ C255 | 36 mata | ||
| Daftar Data | Biasa | D0 ~ D7999 | 8000 mata | Biasa/retention Settings can be changed through parameters |
| Pengekalan | D200 ~ 511 | 312 mata | ||
| Daftar pengembangan | Kawalan utama | P0 ~ P1023 | 1024 mata | CJ Command 、 Command Command digunakan |
| Ponter | Kawalan utama | Tidak ~ n7 | 8 mata | Perintah MC digunakan |
| Sarang | Kawalan utama | 16 bit | -32,768 ~ 32,767 | |
| Negeri | 10 nombor perpuluhan (k) | 32 bit | -2,147,483,648 ~ 2,147,483,647 | |
| 16 nombor heksadesimal (h) | 16 bit | 0 ~ ffff | ||
| 32 bit | 0 ~ ffffFFFF | |||
| Nombor sebenar (e) | 32 bit | -3.40 × 10-38 ~ -1.17 × 10-38, 1.17 × 10-38 ~ 3.40x1038 | ||
| Rentetan watak ("") | Rentetan aksara | Tentukan dengan watak dalam "" "". maksimum 32 aksara separuh sudut boleh digunakan secara tetap dalam arahan | ||
Kaunter berkelajuan tinggi
| Input Pengedaran | Kaunter tunggal fasa tunggal | Kaunter fasa ab | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | C252 | |
| X0 | U/d | | | U/d | | A | A |
| X1 | | U/d | | R | | B | B |
| X2 | | | U/d | | U/d | R | |
| X3 | | | | | R | |
|
