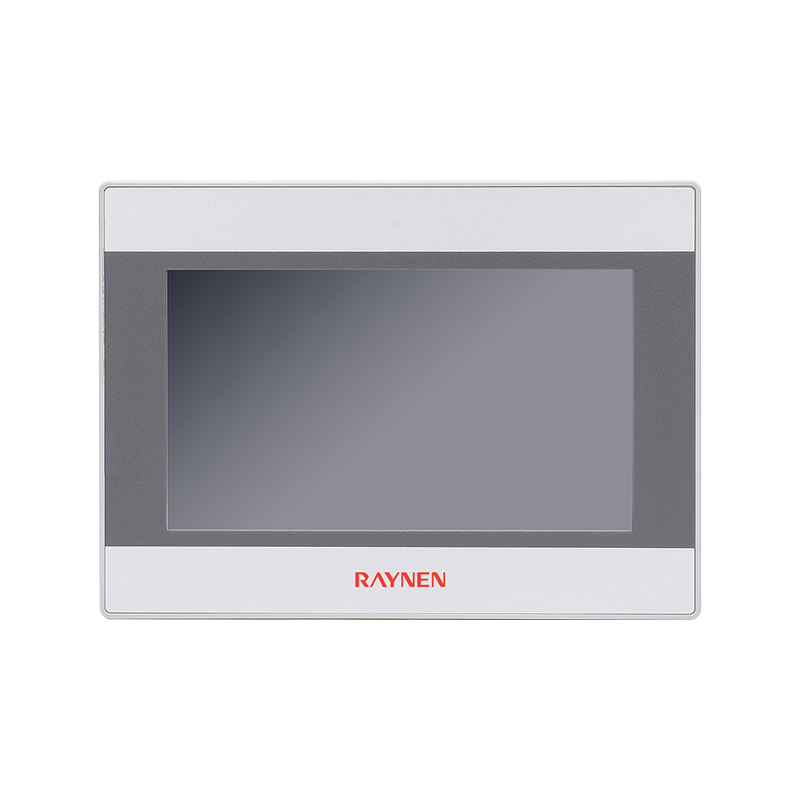

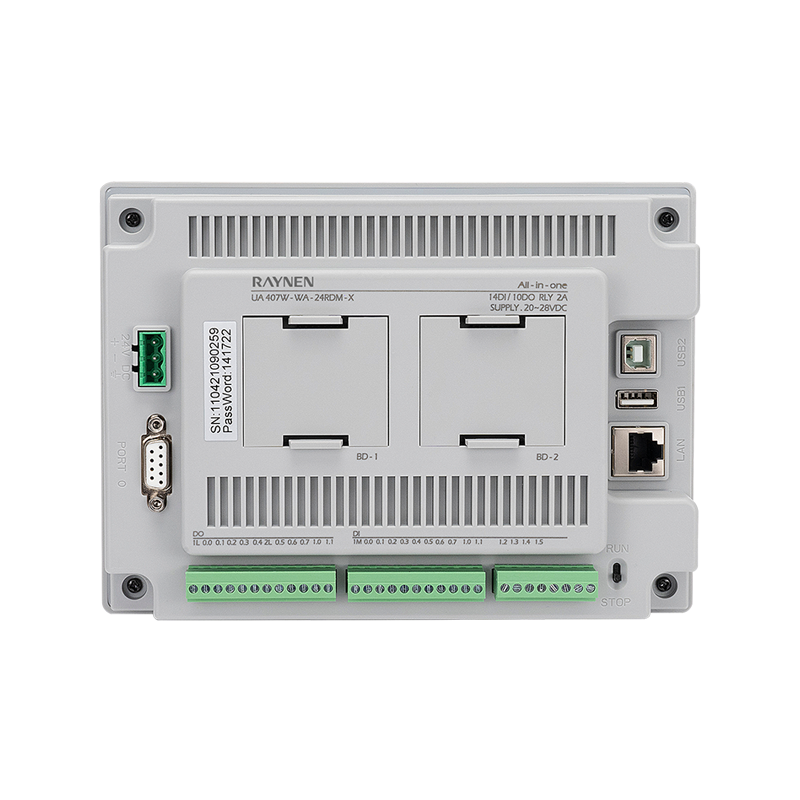

Ringkasan Produk
| | • Menyokong fungsi internet industri dan boleh dikendalikan dari jauh; • Port rangkaian boleh memuat turun program HMI dan PLC secara langsung untuk muat turun mudah; • Badan utama menyokong kuantiti digital dan analog, yang boleh dipilih dengan sewajarnya; • Menyokong 2 versi pengembangan BD untuk fleksibel menyesuaikan diri dengan keperluan di tapak yang berbeza; • Bahagian PLC menggunakan pengaturcaraan gaya Jepun |
Kelebihan
| | | |
| 1GHz | Lanjutan BD | Ram 256m/Flash 256m |
| Kelajuan tinggi, penggunaan lancar | Pelbagai kombinasi papan BD | Kapasiti besar, penyimpanan data besar -besaran |
| | | |
| | | |
| Muat turun port rangkaian | RS485 | Persekitaran pengaturcaraan yang pelbagai |
| Pelabuhan Rangkaian Boleh Muat turun PLC dan HMI program | Sokong peranti bersiri luaran | Menyokong pengaturcaraan Jepun |
| | | |
| |  | |
| Hos USB | Skrip Lua | IoT |
| Kemas kini program HMI dan data simpan | Skrip sokongan, operasi yang lebih pelbagai | Sokong Internet Perindustrian Perkara, Pemantauan Jauh |
Saiz produk (unit: mm)
Spesifikasi
| Nombor pesanan | UAE 407W WA-24RDM-X | UAE 407W WA-18RAM-X | UAE 407W WA-24TDM-X | UAE 407W WA-18TAM-X | |
| Spesifikasi HMI | |||||
| Skrin LCD | 7 "tft | ||||
| Warna paparan | 65535 warna | ||||
| Resolusi | 1024 × 600 | ||||
| Jenis Backlight | IPS | ||||
| Paparan kecerahan | 400cd/㎡ | ||||
| Kehidupan latar belakang | > 20000 jam | ||||
| Jenis sentuh | Jenis Resistif 4-wayar | ||||
| Pemproses | R16, 1GHz | ||||
| Penyimpanan | 256MB Flash 256MB DDR3 | ||||
| Hos USB | USB2.0 × 1, Taip A (USB1), menyokong UPDATE Firmware dan Konfigurasi Disk U | ||||
| Hamba USB | N/a | ||||
| Ethernet | 10/100m Adaptif | ||||
| Perisian pengaturcaraan | Uniface | ||||
| Bahagian plc | |||||
| Ingatan | Siri PBB | Program 16K data 10k | |||
| X Series | Program 32K | ||||
| Jumlah pemasa | Siri PBB | Jumlah 256, 4 1ms, 16 10ms, 236 100ms | |||
| X Series | Jumlah 512, 260 1ms, 46 10ms, 206 100ms | ||||
| Jumlah kaunter | 256 | ||||
| Jam | Terbina dalam | ||||
| Pengekalan kuasa | Sokongan | ||||
| Antara muka komunikasi | Port0: PPI/Modbus/Freeport (3-RS485, 8-RS485-) Port1: Sokongan PPI (terbina dalam) | ||||
| Input digital bersepadu tempatan | 14 Input 24VDC | 10 input 24VDC | 14 Input 24VDC | 10 input 24VDC | |
| Jenis input | PNP/NPN | ||||
| Pengiraan berkelajuan tinggi | Sokongans 2-way 20KHz single-phase input, or 1-way 20KHz AB phase input | ||||
| Output digital bersepadu tempatan | 10 output, relay | 8 Output, Relay | 10 output, transistor NPN | 8 Output, Transistor NPN | |
| Arus dinilai setiap titik [maksimum] | 1Hz | 1Hz | 50Hz × 2 | 50Hz × 2 | |
| Output nadi | - | 4ai | - | 4ai | |
| Input analog bersepadu tempatan | - | 12 bit | - | 12 bit | |
| Resolusi | - | 0-20mA | - | 0-20mA | |
| Input semasa | - | 0 hingga 32000 | - | 0 hingga 32000 | |
| Format perkataan data penuh skala | - | 2ao | - | 2ao | |
| Output analog bersepadu tempatan | - | 12 bit | - | 12 bit | |
| Resolusi full-scale range | - | Voltan 0-10V semasa 0-20mA | - | Voltan 0-10V semasa 0-20mA | |
| Julat Isyarat | - | 0 hingga 32000 | - | 0 hingga 32000 | |
| Format perkataan data penuh skala | | | | | |
| Pengembangan Lembaga BD | Sokongans up to 2 BD boards | ||||
| Perkhidmatan platform | |||||
| Muat turun jauh VPN | Sokongan | ||||
| Pemantauan data jauh | Sokongan 500 real-time data | ||||
| PUSHRIS PENGGUNAAN | SMS/WeChat/Phone/App | ||||
| Spesifikasi elektrik | |||||
| Bekalan kuasa | 24V DC | ||||
| Kuasa | 8w | 9W | 8w | 9W | |
| Ciri -ciri struktur | |||||
| Warna selongsong | Kelabu | ||||
| Bahan selongsong | Plastik PC ABS | ||||
| Dimensi | 203 × 149 × 60 (mm) | ||||
| Saiz pembukaan | 192 x 138 (mm) | ||||
| Berat | Kira -kira 1.2kg | ||||
| Suhu operasi | 0 ~ 50 ℃ | ||||
| Tahap perlindungan | Panel depan IP65 | ||||
Rajah pendawaian
