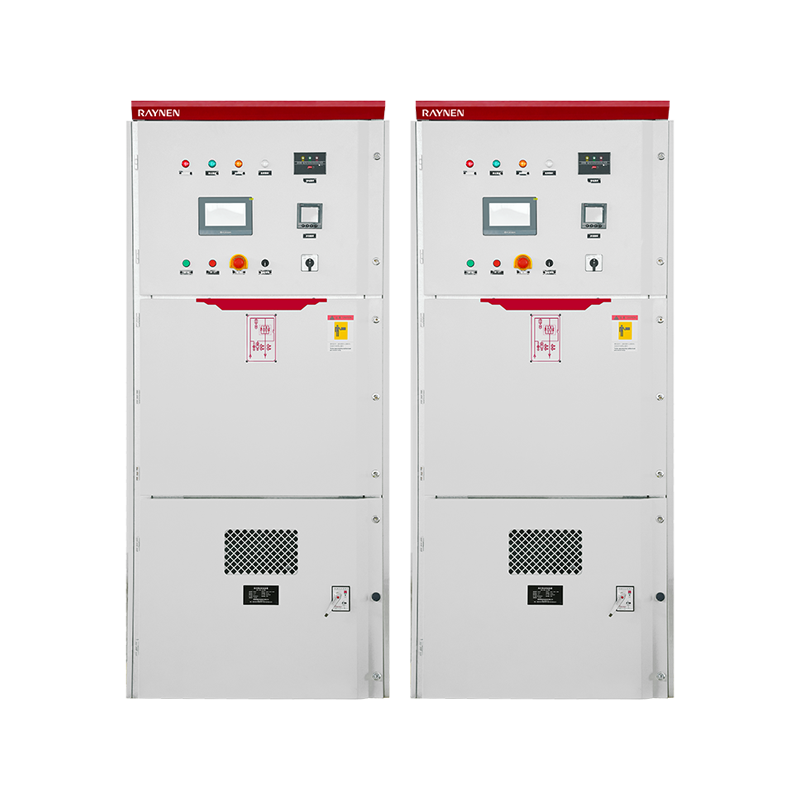

Ringkasan Produk
● Kabinet Kyn28 standard, direka dengan ketat mengikut piawaian perlindungan
● Pencetus serat optik
● Mod pengambilan PT, lebih stabil daripada mod elektronik
● Mematuhi spesifikasi elektrik voltan tinggi antarabangsa
● Bahagian voltan tinggi dan bahagian voltan rendah adalah selamat dan boleh dipercayai sepenuhnya
● Antara muka lot berskala
Spesifikasi
 | Parametrik | |
| Model | RSE1000-10-8500 ~ RSE1000-10-15000 | |
| Voltan dinilai | 10kv | |
| P dinilai (kw) | 8500/10000/15000 | |
| Arus dinilai (a) | 600/720/1080 | |
| Saiz (w*h*d mm) | Boleh disesuaikan | |
 | Reka bentuk modular untuk pemasangan dan penyelenggaraan mudah. Kekuatan penebat dipertingkatkan |
| | Mudah dipasang, debug dan penggunaan: RVS adalah sistem kawalan dan perlindungan motor yang lengkap. Membolehkan ujian elektrik keseluruhan sistem menggunakan voltan rendah sebelum berjalan pada voltan tinggi. |
| | Panel LCD skrin sentuh 7-inci digunakan untuk membuat pengaturcaraan dan pelarasan parameter lebih mudah. Pemantauan dan pemantauan masa nyata lebih intuitif dan meningkatkan kecekapan kerja |
| | Tetapan Penyulitan Program |
Rajah Prinsip Kerja
Model Nomenclature
Voltan 6kv Voltan Sederhana Voltan Medan Pemilihan Soft
| Model | Voltan kadar (kv) | Kuasa dinilai (kw) | Arus dinilai (A) | Dimensi (w*h*d) mm | |
| (-G) Jenis Genenal | (-E) Jenis Integrasi | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Boleh disesuaikan | - |
Voltan 10kv Voltan Sederhana Voltan Medan Pemilihan Soft Starter
| Model | Voltan kadar (kv) | Kuasa dinilai (kw) | Arus dinilai (A) | Dimensi (w*h*d) mm | |
| (-G) Jenis Genenal | (-E) Jenis Integrasi | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Boleh disesuaikan | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Boleh disesuaikan | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Boleh disesuaikan | - |
Data teknikal
| Parameter asas | |
| Jenis Beban | Sangkar Voltan Sederhana Tiga Fasa Motor Asynchronous, Motor Segerak |
| Kekerapan kerja | 50Hz/60Hz ± 2Hz |
| urutan fasa | Dibenarkan bekerja dalam mana -mana urutan fasa (ia boleh ditetapkan oleh parameter) |
| Bypass contactor | Contactor dengan kapasiti permulaan langsung |
| Kawalan Kuasa | AC220V ± 15% |
| Perlindungan overvoltage | Penyerapan DV/DT |
| Frekuensi permulaan | Suhu ambien: -20 ℃ ~ 50 ℃ |
| Keadaan persekitaran | 1-6 kali sejam |
| Kelembapan relatif: 5% - 95% tidak kondensasi | |
| Ketinggian adalah kurang dari 1500m | |
| HMI | |
| Bahasa | Bahasa Inggeris / Cina / Rusia |
| Paparan instrumen | |
| Voltmeter | Paparkan voltan bekalan kuasa utama tiga fasa |
| Ammeter | Paparkan arus litar utama tiga fasa |
| Fungsi perlindungan | |
| Perlindungan kegagalan fasa | Semasa permulaan atau operasi, cabut sebarang fasa bekalan kuasa utama |
| Perlindungan overcurrent | Tempat perlindungan semasa: 100 ~ 500% |
| Perlindungan ketidakseimbangan semasa fasa | 20 ~ 100% |
| Perlindungan beban | Perlindungan beban level:10A,20A,30A |
| Perlindungan Undervoltage | Julat: 50 ~ 100% |
| | Masa Tindakan: 0 ~ 10s |
| Memulakan waktu | Had masa permulaan: 10 ~ 120s |
| Perlindungan overvoltage | Apabila voltan bekalan kuasa utama lebih tinggi daripada 120% daripada nilai undian |
| Perlindungan bawah tanah | Apabila voltan bekalan kuasa utama lebih rendah daripada 70% daripada nilai undian |
| Perlindungan asas | Apabila arus asas lebih besar daripada nilai set |
| Komunikasi | |
| Protokol/antara muka | Modbus Rtu |
| Sambungan rangkaian | Setiap RV boleh berkomunikasi dengan 32 RVSS dalam talian |
| Fungsi | Perhatikan status operasi dan pengaturcaraan |
| Rekod Data | |
| Rekod kegagalan | Catat maklumat kesalahan 1000 kali terakhir |
