Ringkasan Produk

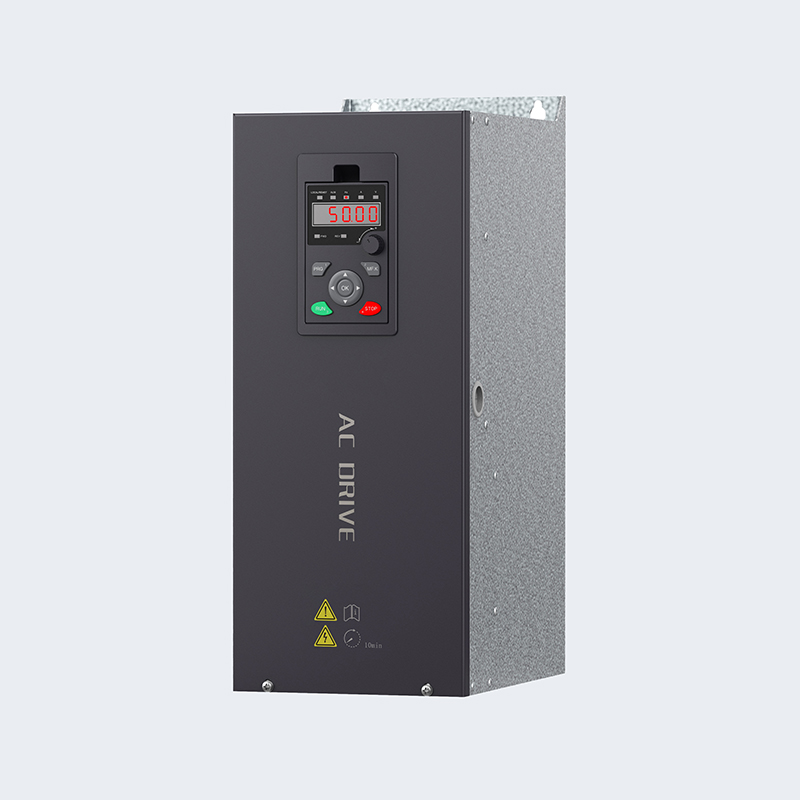

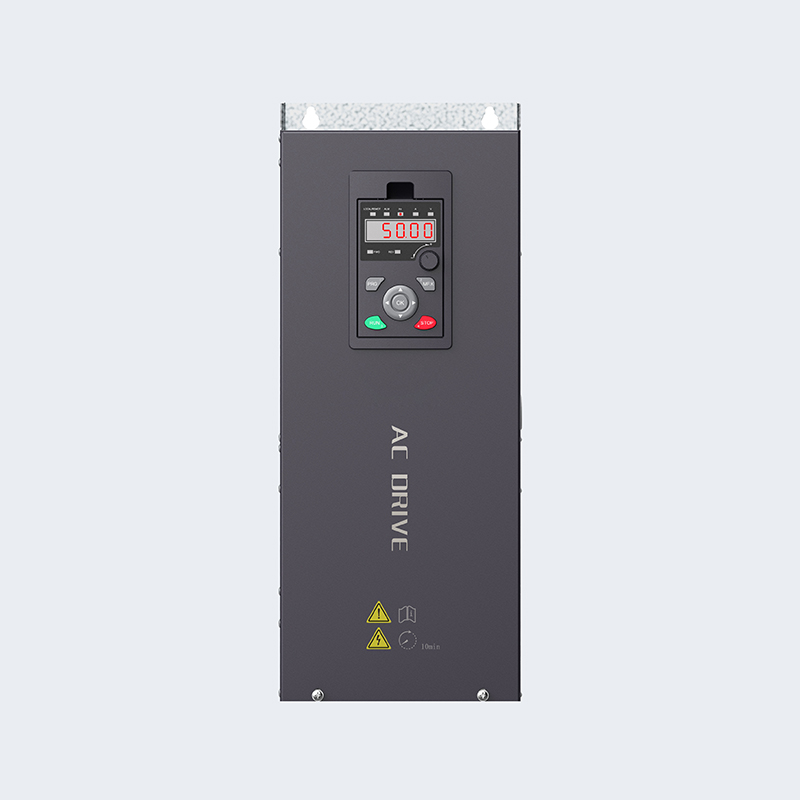

| RVE35 Series Solar Pump VFD | | |
| | Input DC /AC | |
| | Reka bentuk halus | |
| | Mppt | |
| Parametrik | ||
 | Model | RVE35-T3-18GB ~ RVE35-T3-22GB |
| Voltan | 350VDC hingga 800/900VDC input, 3 pH 380VAC hingga input 440VAC | |
| P dinilai (kw) | 18/22 | |
| Arus dinilai (a) | 38/45/60 | |
| Mppt Vmp/Voc | 540/660 | |
| Dimensi (mm) | 383*180*228 | |
Latar belakang aplikasi
 | Dalam tahun -tahun kebelakangan ini, dengan peningkatan keterukan "masalah makanan" global dan "masalah tenaga" pam air suria secara beransur -ansur telah dipuji sebagai produk integrasi perindustrian yang berkesan untuk menyelesaikan masalah peningkatan output tanah yang ditanam secara efektif dan menggantikan tenaga fosil dengan tenaga bersih. Akibatnya, model ekonomi yang baru muncul dilahirkan di mana industri solar dibangunkan dengan kombinasi dengan industri tradisional seperti pemeliharaan air pertanian, kawalan padang pasir, penggunaan air domestik, dan perairan bandar. |
Ciri -ciri produk
• Penjejakan titik kuasa maksimum (MPPT) dengan kelajuan tindak balas yang cepat dan operasi yang stabil
• Perlindungan kering (di bawah beban)
• Perlindungan semasa maksimum motor
• Perlindungan kuasa masukan
• Perlindungan kekerapan berhenti rendah
• Kurva prestasi PQ (kuasa/aliran) membolehkan mengira output aliran dari pam
• Kawalan digital untuk operasi automatik, penyimpanan data dan fungsi pelindung sepenuhnya
• Modul Kuasa Pintar (IPM) untuk litar utama
• Panel operasi paparan LED dan kawalan jauh sokongan
• Input bekalan kuasa Dual AC dan DC disediakan
• Sensor siasatan air rendah, dan fungsi kawalan paras air
• Suhu ambien untuk menggunakan: -10 hingga 50˚C.

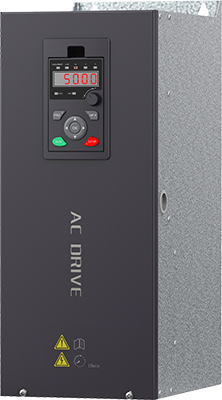

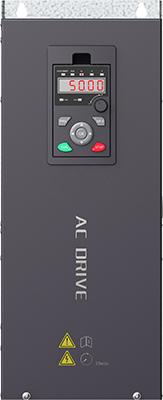

| Reka bentuk halus Kawasan pemasangan dikurangkan sebanyak 50% Jumlah dikurangkan sebanyak 30% | |
| | Mesin salutan cat tiga proof penuh digunakan untuk menebal lapisan pelindung papan litar, dengan berkesan menghalang kerosakan papan litar yang disebabkan oleh debu angin, gas menghakis dan udara lembap. |
| | Mengadopsi peralatan pengesanan automatik penuh untuk menguji pelbagai petunjuk elektrik dan fungsi perlindungan produk di bawah beban yang diberi nilai. |
| | Semua produk yang diletakkan di bawah beban selama 48 jam pada suhu tinggi 60 darjah, dan kemudian semua penunjuk elektrik diuji di bawah beban, untuk mengurangkan kadar kegagalan produk. |
Model Nomenclature
Jenis Umum S2 Siri:
Input VMP 310VDC atau 220VAC, 1/3 Fasa 0-220VAC output
| Model | Arus dinilai (a) | Voltan Output (VAC) | Berkenaan dengan pam kuasa (kW) | Saiz pemacu luaran H*w*d (mm) | Mppt VMP/VOC |
| RVE35-S2-0R7G | 4 | 0-220 | 0.75 | 187*86*152 | 310/372 |
| RVE35-S2-1R5G | 7 | 0-220 | 1.5 | ||
| RVE35-S2-2R2G | 10 | 0-220 | 2.2 | ||
| RVE35-S2-3G | 13 | 0-220 | 3 | 265*105*164 | |
| RVE35-S2-4G | 16 | 0-220 | 4 |
Siri Jenis Umum T3:
VMP540 hingga 650VDC atau 380 hingga 460VAC Input, 3 Fasa 0-380/460VAC Output
| Model | Arus dinilai (a) | Voltan Output (VAC) | Berkenaan dengan pam kuasa (kW) | Saiz pemacu luaran H*w*d (mm) | Mppt VMP/VOC |
| RVE35-T3-0R7GB | 2.5/3.7 | 0-380/440 | 0.75 | 187*86*152 | 540/660 |
| RVE35-T3-1R5GB | 3.7/5 | 0-380/440 | 1.5 | ||
| RVE35-T3-2R2GB | 5/10 | 0-380/440 | 2.2 | ||
| RVE35-T3-4GB | 10/13 | 0-380/440 | 4.0 | ||
| RVE35-T3-5R5GB | 13/16 | 0-380/440 | 5.5 | 265*105*164 | |
| RVE35-T3-7R5GB (kes plastik) | 16/25 | 0-380/440 | 7.5 | ||
| RVE35-T3-7R5GB (kes besi) | 16/25 | 0-380/440 | 7.5 | 333*150*216 | |
| RVE35-T3-11GB | 25/32 | 0-380/440 | 11 | ||
| RVE35-T3-15GB | 32/38 | 0-380/440 | 15 | ||
| RVE35-T3-18GB | 38/45 | 0-380/440 | 18 | 383*180*228 | |
| RVE35-T3-22GB | 45/60 | 0-380/440 | 22 | ||
| RVE35-T3-30GB | 60/75 | 0-380/440 | 30 | 435*175*265 | |
| RVE35-T3-37GB | 75/90 | 0-380/440 | 37 | ||
| RVE35-T3-45G | 90/110 | 0-380/440 | 45 | 670*265*358 | |
| RVE35-T3-55G | 110/150 | 0-380/440 | 55 | ||
| RVE35-T3-75G | 150/170 | 0-380/440 | 75 | ||
| RVE35-T3-90G | 170/210 | 0-380/440 | 90 | 845*305*358 | |
| RVE35-T3-110G | 210A/250 | 0-380/440 | 110 | ||
| RVE35-T3-132G | 250A/300 | 0-380/440 | 132 | ||
| RVE35-T3-160G | 300A/340 | 0-380/440 | 160 | 788*500*360 | |
| RVE35-T3-185G | 340/380 | 0-380/440 | 185 | ||
| RVE35-T3-200G | 380/415 | 0-380/440 | 200 | 900*540*358 | |
| RVE35-T3-220G | 415/470 | 0-380/440 | 220 | ||
| RVE35-T3-250G | 470/520 | 0-380/440 | 250 | ||
| RVE35-T3-280G | 520/600 | 0-380/440 | 280 | 1035*620*400 | |
| RVE35-T3-315G | 600/680 | 0-380/440 | 315 | ||
| RVE35-T3-355G | 680/750 | 0-380/440 | 355 | 1290*780*410 | |
| RVE35-T3-400G | 750/810 | 0-380/440 | 400 |
Prestasi yang sangat baik
| | Kawalan vektor berprestasi tinggi untuk meningkatkan ketepatan peralatan |
| Kekerapan output maksimum di bawah kawalan vektor mencapai 1500 Hz, yang boleh mencapai output kelajuan ketepatan tinggi dalam julat peraturan kelajuan magnet yang lemah. | |
| | |
| | Pemacu sempurna untuk motor segerak |
| Bentuk gelombang semasa motor segerak dalam mod kawalan vektor gelung terbuka pada 500 Hz dengan beban bernilai 100%. | |
| | |
| | Reka bentuk pelesapan haba yang boleh dipercayai |
| Teknologi reka bentuk saluran udara berganda bebas dapat merealisasikan penggunaan pemacu pam solar dengan suhu 50 ℃ tanpa pengurangan kapasiti. |
Gambar rajah pendawaian
Untuk produk RVE35 0.75kW-7.5kW, sila ambil perhatian yang berikut:
1. Produk ini tidak mengandungi terminal input logik x6 dan x7;
2. Produk hanya termasuk 1 input analog, 1 output analog, dan 1 output relay
