01 Pengenalan:

Kebanyakan extruders skru biasanya didorong oleh motor DC, tetapi dengan perkembangan pesat peranti elektronik kuasa dan teknologi mikropemproses, cadangan teori kawalan AC dan peningkatan perisian kawalan AC dalam beberapa tahun kebelakangan ini, teknologi pemacu AC lebih sesuai untuk banyak aplikasi. Pemacu DC lebih efektif. Penyongsang siri D71 digunakan dalam extruders skru dan mempunyai prestasi kawalan kelajuan yang lebih baik dan kelajuan tindak balas tork daripada pemacu DC.

02 Ciri:

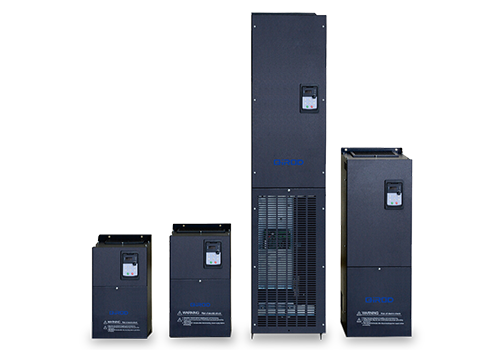

D71 adalah penyongsang yang dipasang di dinding, julat kuasa ialah 0.75kW-500kW, tahap voltan voltan garisan masuk adalah 380V-480V, dan kaedah kawalan adalah kawalan vektor tanpa sensor kelajuan. D71 mempunyai banyak peranti kawalan, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relay (TA), 2 output analog (AO), bekalan kuasa tambahan 5V untuk membentuk input

Antara muka Modbus adalah konfigurasi standard D71, tiada pilihan diperlukan. QD6600 boleh disambungkan ke sistem automasi peringkat tinggi melalui Modbus.

03 Kelebihan:

· Teori kawalan vektor maju, keupayaan pengkomputeran sistem sangat kuat, tork beban dapat dengan cepat dikesan, dikawal dan dikompensasi, dan keupayaan over-tork adalah kuat;

· Kecekapan tinggi, kira -kira 5% lebih tinggi daripada sistem pemacu DC kuasa yang sama;

· Memastikan prestasi output motor tanpa terlalu panas; Tork frekuensi rendah, 0.5Hz 150% tork nilai;

· Kelajuan tindak balas peringkat servo, turun naik kecil apabila tork beban berubah dengan ketara;

· Menyediakan perlindungan skru melalui fungsi had tork;

· Ia mempunyai kapasiti beban yang baik dan kebolehsuaian alam sekitar, dan mempunyai kebolehpercayaan operasi yang tinggi;

· Reka bentuk saluran udara yang sepenuhnya bebas dapat meningkatkan ketahanan terhadap persekitaran yang keras seperti pencemaran minyak, habuk dan kelembapan;

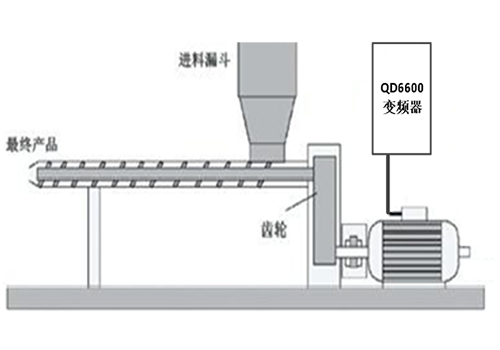

04 Pengenalan Sistem:

Dalam sistem ini, penukar frekuensi D71 18.5kW memacu motor utama 11kW dari extruder skru. Rujukan kekerapan penyongsang motor utama diberikan oleh Plc melalui antara muka RS485. Semasa operasi, kelajuan boleh diubahsuai sewenang -wenangnya pada skrin sentuh untuk merealisasikan rujukan kelajuan tepat motor utama; Pada masa yang sama, PLC membaca kekerapan dan arus penyongsang melalui komunikasi Modbus.

05 Parameter Teknikal:

06 pada penggunaan tapak:

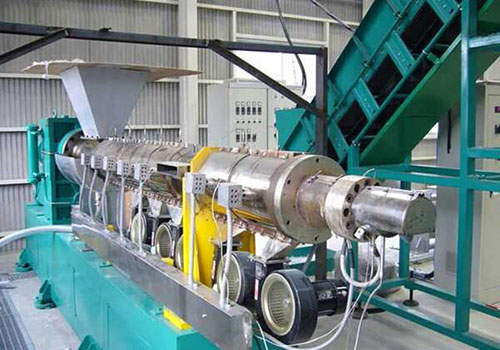

Menurut situasi ruang di lokasi, penyongsang siri D71 dipasang di kabinet kawalan, dan pemasangan inverter dan motor di lokasi seperti yang ditunjukkan dalam angka tersebut

07 Hasil Running:

Sistem kawalan extruder skru menggunakan inverter D71 telah dimasukkan ke dalam operasi selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Peranti kawalan beroperasi dengan pasti, mempunyai kesesuaian alam sekitar yang baik, dapat menahan persekitaran yang keras seperti pencemaran minyak, debu dan haba lembap, dan mempunyai kadar kegagalan yang rendah;

Ciri -ciri terhad semasa, kapasiti beban yang kuat, dapat mengurangkan kelebihan penukaran kekerapan, perlindungan overcurrent, dan memaksimumkan kesinambungan pengeluaran;

Ketepatan kawalan kelajuan tinggi, dan produk pengeluaran lebih selaras dengan keperluan;

Sistem ini mempunyai ketepatan peraturan berkelajuan tinggi, yang mudah untuk kakitangan di tapak untuk beroperasi.

08 Faedah Pelanggan:

Motor penyongsang dan spindle berjalan stably, mengurangkan kos penyelenggaraan;

Fungsi perlindungan komprehensif penyongsang memastikan kesinambungan pengeluaran;

Pengeluaran produk lebih sesuai dengan keperluan, dan kadar kecacatan sangat dikurangkan;

Kakitangan di tempat lebih mudah untuk beroperasi dan mempunyai ketepatan peraturan berkelajuan tinggi.
