01 Pengenalan:

Unit pam adalah peralatan utama dalam pengeluaran minyak semasa, jumlahnya lebih daripada 100,000. Jumlah kapasiti dipasang motor elektrik adalah 35 juta kW, dan penggunaan kuasa tahunan lebih daripada 10 bilion kWh. Penggunaan elektrik unit mengepam menyumbang kira -kira 40% daripada jumlah penggunaan elektrik medan minyak, dan kecekapan operasi sangat rendah, kecekapan operasi purata hanya 25%, faktor kuasa adalah rendah, dan sisa tenaga elektrik adalah besar. Oleh itu, potensi penjimatan tenaga unit mengepam adalah besar, dan industri petroleum juga merupakan industri utama untuk mempromosikan "penjimatan tenaga sistem motor". Dengan menggunakan penukar frekuensi D71, undang -undang gerakan unit pam boleh disesuaikan dengan perubahan keadaan kerja minyak dengan baik, untuk meningkatkan kecekapan sistem dan mencapai tujuan penjimatan tenaga dan peningkatan pengeluaran.

02 Ciri:

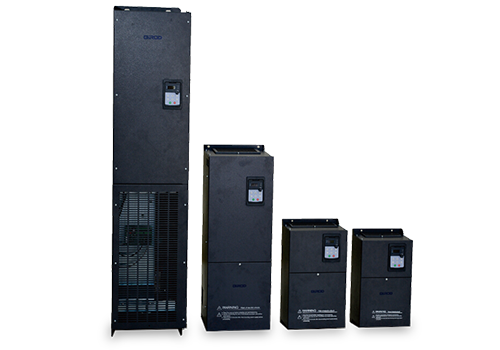

D71 adalah penyongsang yang dipasang di dinding, julat kuasa ialah 0.75kW-500kW, tahap voltan voltan garisan masuk adalah 380V-480V, dan kaedah kawalan adalah kawalan vektor tanpa sensor kelajuan.

D71 mempunyai banyak peranti kawalan, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relay (TA), 2 output analog (AO), 5V bekalan kuasa tambahan untuk bekalan kuasa analog. Antara muka Modbus adalah konfigurasi standard D71, tiada pilihan diperlukan. D71 boleh disambungkan ke sistem automasi peringkat tinggi melalui Modbus.

03 Kelebihan:

· Prestasi tork frekuensi rendah yang baik (1.5 kali output tork apabila gelung terbuka 0.5Hz), tork besar frekuensi rendah;

· 15kW dan ke atas dilengkapi dengan reaktor DC standard, yang berfungsi dengan baik dalam kawalan harmonik dan kestabilan, membantu pelanggan menjimatkan kos perkakasan;

· Ia mempunyai kelebihan tindak balas tork cepat, dan apabila beban turun naik, turun naik semasa adalah kecil;

· Ia mempunyai kapasiti beban yang baik dan kebolehsuaian alam sekitar, dan mempunyai kebolehpercayaan operasi yang tinggi;

· Ciri -ciri terhad semasa, kapasiti beban yang kuat, dapat mengurangkan kelebihan penukaran kekerapan, perlindungan overcurrent, dan memaksimumkan kesinambungan pengeluaran;

· Ia mempunyai kesesuaian alam sekitar yang kuat, dan reka bentuk saluran udara yang sepenuhnya bebas dapat meningkatkan rintangan terhadap persekitaran yang keras seperti pencemaran minyak, debu dan haba lembap.

04 Pengenalan Sistem:

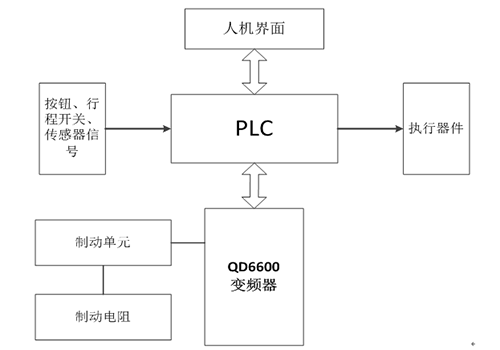

Dalam sistem ini, penyongsang D71 110kW memacu motor 75kW unit pam Kowtow, dan menghubungkan skrin sentuh, Plc dan penyongsang ke sistem melalui komunikasi siri RS-485. Penyongsang menyedari brek penggunaan tenaga melalui unit brek dan perintang brek.

05 Parameter Teknikal:

06 pada penggunaan tapak:

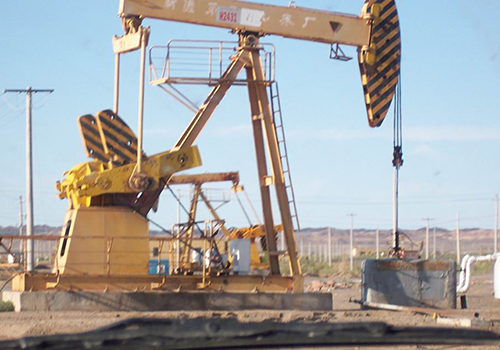

Menurut situasi ruang di lokasi, penyongsang siri D71 dipasang di kabinet kawalan, dan pemasangan inverter dan motor di tapak seperti yang ditunjukkan dalam angka tersebut.

07 Hasil Running:

Sistem Kawalan Mesin Kowtow Minyak Minyak Minyak menggunakan D71 Inverter telah beroperasi selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Peranti kawalan beroperasi dengan pasti, mempunyai kesesuaian alam sekitar yang baik, dapat menahan persekitaran yang keras seperti pencemaran minyak, debu dan haba lembap, dan mempunyai kadar kegagalan yang rendah;

Kelajuan pengekstrakan boleh diselaraskan secara dinamik, menjimatkan tenaga dan meningkatkan pengeluaran minyak mentah pada masa yang sama;

Ciri -ciri terhad semasa, kapasiti beban yang kuat, dapat mengurangkan kelebihan penukaran kekerapan, perlindungan overcurrent, dan memaksimumkan kesinambungan pengeluaran.

08 Faedah Pelanggan:

Kesan bahagian mekanikal adalah kecil, jumlah penyelenggaraan peralatan dikurangkan, dan kos penyelenggaraan sangat disimpan;

Fungsi perlindungan komprehensif penyongsang memastikan kesinambungan pengeluaran;

Kesan penjimatan tenaga adalah luar biasa, dan pengeluaran minyak mentah sangat meningkat;

Operasi sistem adalah selamat dan boleh dipercayai, dan faedah ekonomi adalah luar biasa.
