01 Pengenalan:

Industri kertas adalah industri bahan mentah yang penting yang berkait rapat dengan pembangunan ekonomi negara dan usaha sosial, dan industri tiang penting ekonomi negara saya. Pada masa ini, lebih daripada 80% peralatan penghantaran mesin kertas baru telah mengadopsi penyongsang pemacu AC.

Refiner adalah bahagian yang sangat kritikal dari pengeluaran pulpa. Barisan pengeluaran pulpa terdiri daripada satu siri peralatan sokongan. Untuk meningkatkan kecekapan pengeluaran dan memastikan kualiti pulpa, setiap bahagian penghantaran memerlukan tahap koordinasi yang tinggi. Pada masa ini, penghantaran penting garis pengeluaran lanjutan mengamalkan penukaran kekerapan. memandu. Inverter D71 mempunyai pelbagai aplikasi dalam industri kertas.

02 Ciri:

D71 adalah penyongsang yang dipasang di dinding, julat kuasa ialah 0.75kW-500kW, tahap voltan voltan garisan masuk adalah 380V-480V, dan kaedah kawalan adalah kawalan vektor tanpa sensor kelajuan.

D71 mempunyai banyak peranti kawalan, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relay (TA), 2 output analog (AO), 5V bekalan kuasa tambahan untuk bekalan kuasa analog.

Antara muka Modbus adalah konfigurasi standard D71, tiada pilihan diperlukan. D71 boleh disambungkan ke sistem automasi peringkat tinggi melalui Modbus.

03 Kelebihan:

· Tork permulaan yang besar, 1.5 kali output tork pada gelung terbuka 0.5Hz, memenuhi keperluan operasi penapis;

· Ia mempunyai kelebihan tindak balas tork cepat, dan apabila beban turun naik, turun naik semasa adalah kecil;

· Ia mempunyai kapasiti beban yang baik dan kebolehsuaian alam sekitar, dan mempunyai kebolehpercayaan operasi yang tinggi;

· Kesesuaian grid kuasa super, keupayaan turun naik grid anti-kuasa sehingga ± 15%, untuk memastikan kestabilan voltan output, arus, kelajuan;

· Ciri -ciri terhad semasa, kapasiti beban yang kuat, dapat mengurangkan kelebihan penukaran kekerapan, perlindungan overcurrent, dan memaksimumkan kesinambungan pengeluaran;

· Ia mempunyai kesesuaian alam sekitar yang kuat, dan reka bentuk saluran udara yang sepenuhnya bebas dapat meningkatkan rintangan terhadap persekitaran yang keras seperti pencemaran minyak, debu dan haba lembap.

04 Pengenalan Sistem:

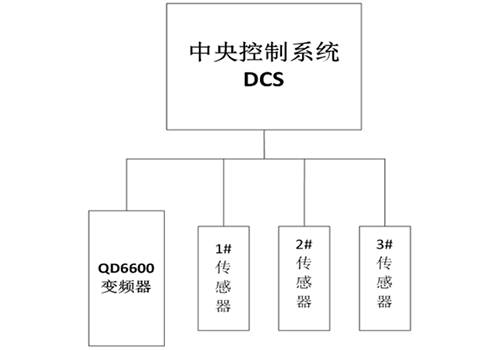

Dalam sistem ini, motor utama 110kW penapis didorong oleh penyongsang D71 110kW, dan sistem kawalan pusat DCS dihubungkan dengan semua komponen eksekutif dan sensor keseluruhan barisan pengeluaran untuk memantau keadaan medan setiap sistem penghantaran dalam masa nyata. Sistem kawalan pusat mengawal start-stop, tetapan kekerapan, penetapan kesalahan dan perintah lain semua inverter, dan pada masa yang sama mengumpul data seperti arus, voltan, voltan bas, dan kekerapan operasi semua inverter untuk memantau setiap penyongsang dalam masa nyata.

05 Parameter Teknikal:

06 pada penggunaan tapak:

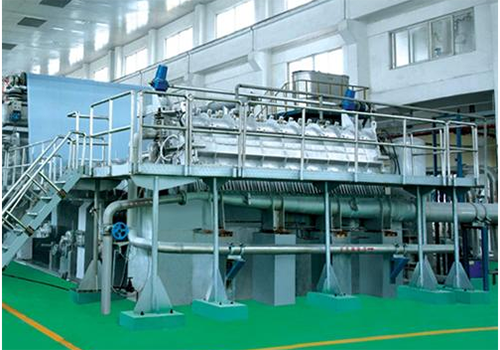

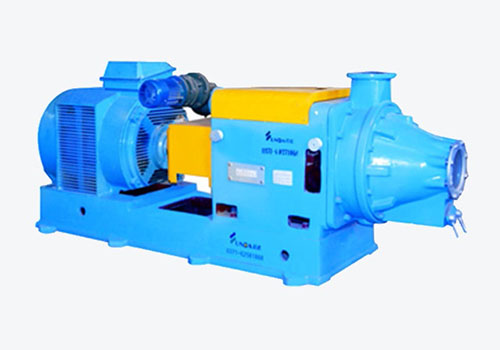

Menurut situasi ruang di lokasi, penyongsang siri D71 dipasang di kabinet kawalan, dan pemasangan inverter dan motor di tapak seperti yang ditunjukkan dalam angka tersebut.

07 Hasil Running:

Sistem Kawalan Refiner menggunakan inverter D71 telah dimasukkan ke dalam operasi selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Peranti kawalan beroperasi dengan pasti, mempunyai kesesuaian alam sekitar yang baik, dapat menahan persekitaran yang keras seperti pencemaran minyak, debu dan haba lembap, dan mempunyai kadar kegagalan yang rendah;

Ciri -ciri terhad semasa, kapasiti beban yang kuat, dapat mengurangkan kelebihan penukaran kekerapan, perlindungan overcurrent, dan memaksimumkan kesinambungan pengeluaran;

Jumlah pemakanan dikawal oleh arus sebenar motor, dan ia mempunyai fungsi pra-penggera dan fungsi bebas perjalanan, yang dapat memastikan keselamatan motor dan kesinambungan pengeluaran;

Faedah ekonomi adalah luar biasa, kesan penjimatan kuasa adalah lebih daripada 20%, dan keseluruhan pelaburan meningkat oleh sistem kawalan penukaran kekerapan dapat dipulihkan dalam lebih dari satu tahun.

08 Faedah Pelanggan:

Peraturan kelajuan yang mudah, yang dapat memastikan pencampuran seragam cat dan medium; Mengurangkan kehilangan kotak gear, sangat menjimatkan kos penyelenggaraan;

Fungsi perlindungan komprehensif penukar frekuensi memastikan kesinambungan pengeluaran;

Peraturan kelajuan stepless dalam talian, pelbagai jenis menggunakan kelajuan pengisaran yang berbeza;

Faedah ekonomi adalah penting, dan keseluruhan pelaburan meningkat oleh sistem kawalan penukaran kekerapan dapat dipulihkan dalam lebih dari satu tahun
