01 Pengenalan:

Dalam tahun -tahun kebelakangan ini, peralatan basuh industri terutamanya berdasarkan peralatan mencuci air, dan penerapan penukar kekerapan telah menjadi semakin popular. Oleh itu, penukar kekerapan telah membawa revolusi teknologi baru ke peralatan basuh industri. Inverter D71 mempunyai fungsi PLC mudah terbina dalam, yang dapat merealisasikan fungsi multi-kelajuan, ke hadapan dan terbalik secara automatik tanpa pengawal luaran. Ia mempunyai pelbagai aplikasi dalam industri mesin basuh industri.

02 Ciri:

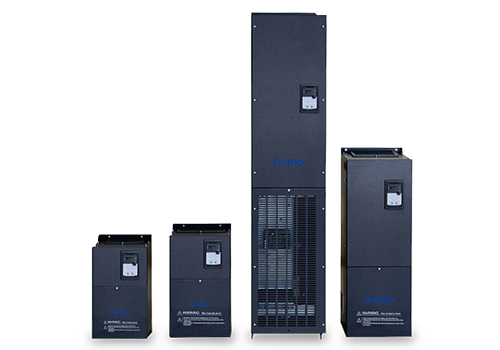

D71 adalah penyongsang yang dipasang di dinding, julat kuasa ialah 0.75kW-500kW, tahap voltan voltan garisan masuk adalah 380V-480V, dan kaedah kawalan adalah kawalan vektor tanpa sensor kelajuan.

D71 mempunyai banyak peranti kawalan, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relay (TA), 2 output analog (AO), 5V bekalan kuasa tambahan untuk bekalan kuasa analog.

Antara muka Modbus adalah konfigurasi standard D71, tiada pilihan diperlukan. D71 boleh disambungkan ke sistem automasi peringkat tinggi melalui Modbus.

03 Kelebihan:

· Tork permulaan yang besar, 1.5 kali output tork pada gelung terbuka 0.5Hz, dengan kapasiti beban frekuensi rendah yang kuat;

· Ia mempunyai kelebihan tindak balas tork cepat, dan apabila beban turun naik, turun naik semasa adalah kecil;

· Reka bentuk margin besar modul IGBT, sesuai untuk operasi jangka panjang yang kerap ke hadapan dan terbalik arus tinggi;

· Ketepatan kawalan kelajuan tinggi, kelajuan stabil pada frekuensi tinggi; Fungsi PLC mudah terbina dalam, tidak memerlukan pengawal mesin basuh luaran;

· Ia mempunyai kesesuaian alam sekitar yang kuat, dan reka bentuk saluran udara yang sepenuhnya bebas dapat meningkatkan rintangan terhadap persekitaran yang keras seperti pencemaran minyak, debu dan haba lembap.

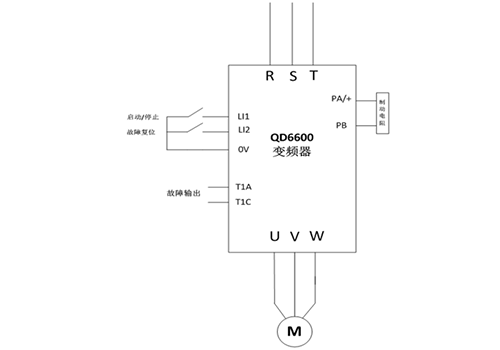

04 Pengenalan Sistem:

Dalam sistem ini, motor 7.5kW mesin basuh industri dikawal oleh penyongsang D71 11kW, fungsi pengawal mesin basuh direalisasikan melalui fungsi PLC mudah terbina dalam, dan brek dan tempat letak kereta yang cepat direalisasikan melalui perintang brek.

05 Parameter Teknikal:

06 pada penggunaan tapak:

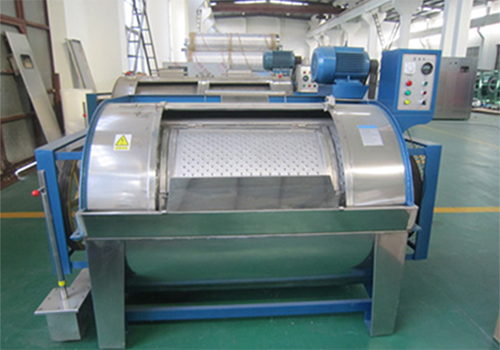

Menurut situasi ruang di lokasi, penyongsang siri D71 dipasang di kabinet kawalan, dan pemasangan inverter dan motor di tapak seperti yang ditunjukkan dalam angka tersebut.

07 Hasil Running:

Sistem kawalan mesin basuh industri menggunakan inverter D71 telah dimasukkan ke dalam operasi selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Peranti kawalan beroperasi dengan pasti, mempunyai kesesuaian alam sekitar yang baik, dapat menahan persekitaran yang keras seperti pencemaran minyak, debu dan haba lembap, dan mempunyai kadar kegagalan yang rendah;

Ciri -ciri terhad semasa, kapasiti beban yang kuat, dapat mengurangkan kelebihan penukaran kekerapan, perlindungan overcurrent, dan memaksimumkan kesinambungan pengeluaran;

Faedah ekonomi adalah penting, dan keseluruhan pelaburan meningkat oleh sistem kawalan penukaran kekerapan dapat dipulihkan dalam lebih dari satu tahun.

08 Faedah Pelanggan:

Fungsi PLC mudah terbina dalam, menjimatkan kos pelanggan;

Kelajuan berjalan stabil di seluruh proses untuk memastikan keperluan proses pembersihan;

Kebisingan berkurangan dan lebih tenang;

Faedah ekonomi adalah penting, dan keseluruhan pelaburan meningkat oleh sistem kawalan penukaran kekerapan dapat dipulihkan dalam lebih dari satu tahun.
