01 Pengenalan:

Konsep HVAC termasuk pemanasan, pengudaraan, dan penghawa dingin, jadi ia mempunyai konsep yang lebih luas daripada penghawa dingin pusat. Konsep penjimatan tenaga dalam HVAC bukan untuk mengurangkan alam sekitar atau menindas permintaan tenaga sebagai pertukaran untuk penjimatan tenaga, tetapi untuk meningkatkan kecekapan tenaga bangunan melalui penerapan kaedah perancangan sumber bersepadu (IRP) dan teknik pengurusan sampingan permintaan tenaga (DSM), dengan kos penggunaan tenaga dan tenaga yang terhad untuk mendapatkan kecekapan sosial dan ekonomi untuk memenuhi keperluan alam sekitar yang semakin meningkat. Inverter D71 telah digunakan secara meluas dalam pemanasan, pengudaraan dan sistem penghawa dingin di tempat mewah seperti lapangan terbang, bangunan radio dan televisyen, hospital, dan kereta bawah tanah.

02 Ciri:

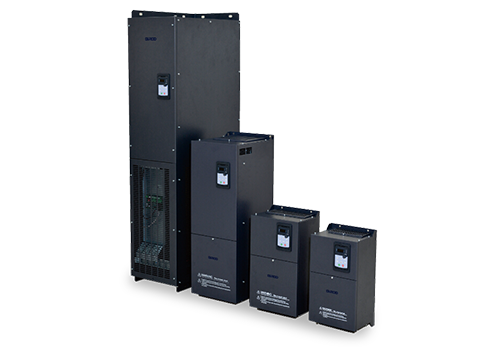

D71 adalah penyongsang yang dipasang di dinding, julat kuasa ialah 0.75kW-500kW, tahap voltan voltan garisan masuk adalah 380V-480V, dan kaedah kawalan adalah kawalan vektor tanpa sensor kelajuan.

D71 mempunyai banyak peranti kawalan, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relay (TA), 2 output analog (AO), 5V bekalan kuasa tambahan untuk bekalan kuasa analog.

Antara muka Modbus adalah konfigurasi standard D71, tiada pilihan diperlukan. D71 boleh disambungkan ke sistem automasi peringkat tinggi melalui Modbus.

03 Kelebihan:

· Prestasi tork frekuensi rendah yang baik (1.5 kali output tork apabila gelung terbuka 0.5Hz), tork besar frekuensi rendah;

· Ia mempunyai kelebihan tindak balas tork cepat, dan apabila beban turun naik, turun naik semasa adalah kecil;

· Ia mempunyai kapasiti beban yang baik dan kebolehsuaian alam sekitar, dan mempunyai kebolehpercayaan operasi yang tinggi;

· Kesesuaian grid kuasa super, keupayaan turun naik grid anti-kuasa sehingga ± 15%, untuk memastikan kestabilan voltan output, arus, kelajuan;

· 15kW dan ke atas dilengkapi dengan reaktor DC standard, yang berfungsi dengan baik dalam kawalan harmonik dan kestabilan, membantu pelanggan menjimatkan kos perkakasan;

· Ciri -ciri terhad semasa, kapasiti beban yang kuat, dapat mengurangkan kelebihan penukaran kekerapan, perlindungan overcurrent, dan memaksimumkan kesinambungan pengeluaran;

· Ia mempunyai kesesuaian alam sekitar yang kuat, dan reka bentuk saluran udara yang sepenuhnya bebas dapat meningkatkan rintangan terhadap persekitaran yang keras seperti pencemaran minyak, debu dan haba lembap.

04 Pengenalan Sistem:

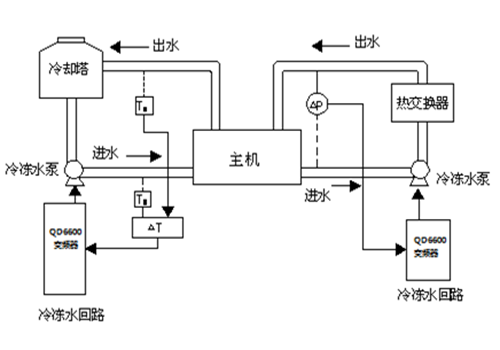

Dalam sistem ini, dua pam air sejuk 110kW didorong oleh dua penyongsang D71 110kW, dan terdapat juga beberapa penyongsang D71 yang memacu peminat (termasuk peminat dalaman dan peminat menara penyejuk). Dalam sistem peredaran air sejuk, isyarat 1 (isyarat suhu atau isyarat tekanan) litar masuk air dan isyarat 2 (isyarat suhu atau isyarat tekanan) litar saluran air dihantar ke modul analog untuk mendapatkan isyarat maklum balas analog penyongsang. Melalui fungsi PID terbina dalam penyongsang, kawalan automatik gelung tertutup direalisasikan.

05 Parameter Teknikal:

06 pada penggunaan tapak:

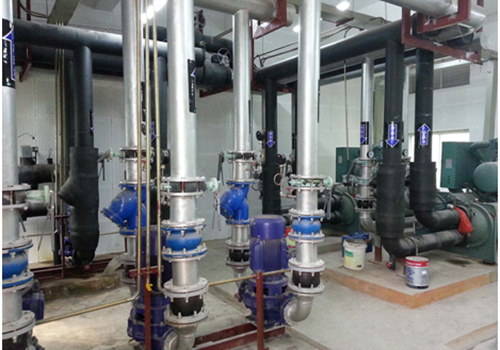

Menurut situasi ruang di lokasi, penyongsang siri D71 dipasang di kabinet kawalan, dan pemasangan inverter dan motor di tapak seperti yang ditunjukkan dalam angka tersebut.

07 Hasil Running:

Pemanasan, pengudaraan dan sistem kawalan penghawa dingin menggunakan inverter D71 telah dimasukkan ke dalam operasi selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Peranti kawalan beroperasi dengan pasti, mempunyai kesesuaian alam sekitar yang baik, dapat menahan persekitaran yang keras seperti pencemaran minyak, debu dan haba lembap, dan mempunyai kadar kegagalan yang rendah;

Ciri -ciri terhad semasa, kapasiti beban yang kuat, dapat mengurangkan kelebihan penukaran kekerapan, perlindungan overcurrent, dan memaksimumkan kesinambungan pengeluaran;

Sistem penyaman udara pusat mengamalkan penukaran kekerapan kawalan gelung tertutup, dengan tindak balas dinamik yang cepat dan tahap automasi yang tinggi, dan keseluruhan sistem menyedari kawalan digital dan pintar;

Faedah ekonomi adalah luar biasa, kesan penjimatan tenaga asas adalah 35% hingga 55%, dan keseluruhan pelaburan meningkat oleh sistem kawalan penukaran kekerapan dapat dipulihkan dalam lebih dari satu tahun.

08 Faedah Pelanggan:

PID Kawalan automatik gelung tertutup mengurangkan beban kerja pekerja dan meningkatkan kecekapan kerja;

Mengurangkan kehilangan motor dan kos penyelenggaraan;

Fungsi perlindungan komprehensif penukar frekuensi memastikan kesinambungan pengeluaran;

Mengurangkan bunyi bising pam air dan meningkatkan keselesaan bangunan;

Faedah ekonomi adalah penting, dan keseluruhan pelaburan meningkat oleh sistem kawalan penukaran kekerapan dapat dipulihkan dalam lebih dari satu tahun.
