01 Pengenalan:

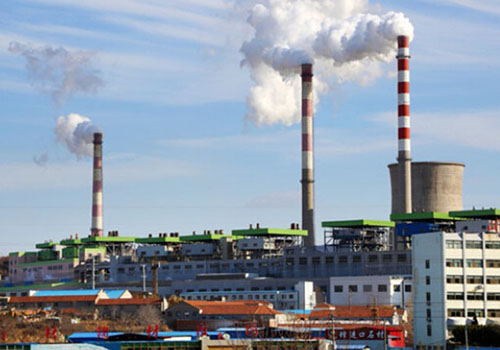

Musim sejuk di utara China adalah panjang dan sejuk, dan kaedah pemanasan seperti pemanasan dan panas bumi telah menjadi cara utama bagi orang -orang di sini untuk menghilangkan sejuk pada musim sejuk. Loji kuasa terma mengangkut wap panas ke setiap stesen pertukaran haba melalui saluran paip penghantaran stim. Di stesen pertukaran haba, stim memanaskan air panas pemanasan melalui penukar haba, dan pam beredar menghantar air panas ke rangkaian sekunder dan pelbagai penukar haba melalui saluran paip pemanasan. pengguna. Penyongsang D71 Shanghai Qidian telah digunakan secara meluas di ladang perbandaran, seperti pemanasan, HVAC, kerja air dan loji rawatan kumbahan. Produk dan penyelesaian kami mempunyai kesan penjimatan tenaga yang luar biasa, operasi yang selamat dan boleh dipercayai, dan merupakan jaminan untuk operasi stabil sistem perbandaran.

02 Ciri:

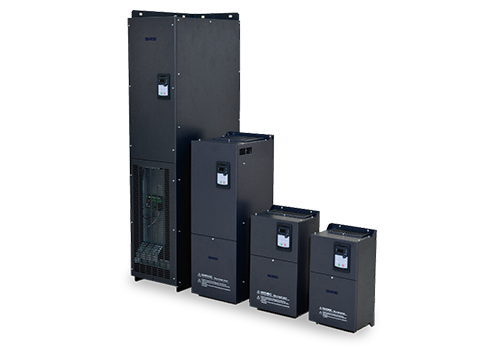

D71 adalah penyongsang yang dipasang di dinding dengan julat kuasa 0.75kW-500kW, dan mod kawalan tahap voltan voltan garisan masuk ialah 380V-480V, iaitu kawalan vektor tanpa sensor kelajuan. Kawalan vektor tanpa sensor sangat sesuai untuk peminat dan pam. Kawalan vektor sensor tanpa kelajuan bukan sahaja mempunyai gelung tertutup kelajuan tetapi juga gelung tertutup semasa, dan arus keadaan mantap motor lebih stabil.

D71 mempunyai banyak terminal pelanggan, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relay (TA), 2 output analog (AO), 5V Bekalan Kuasa Auxiliary untuk Input Tetap Analog, Antara muka Modbus adalah konfigurasi standard D71, tiada pilihan diperlukan. D71 boleh disambungkan ke sistem automasi peringkat tinggi melalui Modbus. Inverter Siri D71 mempunyai fungsi PID terbina dalam, operasi lebih fleksibel, dan terdapat banyak cara untuk mengawal antara muka.

04 Pengenalan Sistem:

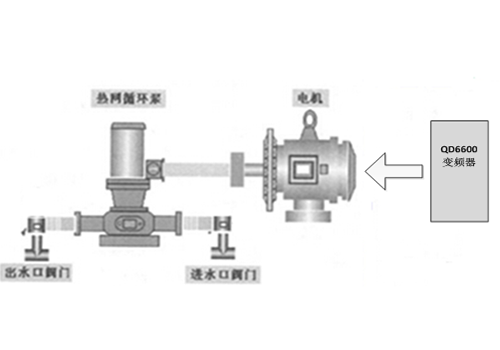

Dalam sistem ini, penukar frekuensi D71 110kW digunakan untuk memacu pam beredar rangkaian haba 110kW. Dengan mengumpul perbezaan suhu antara jumlah output dan suhu air pulangan sistem, dan membandingkan perbezaan suhu sistem pengguna mengembalikan suhu air di setiap kawasan dengan perbezaan suhu reka bentuk sistem, kelajuan pam beredar secara automatik diselaraskan oleh fungsi PID terbina dalam penyongsang untuk merealisasikan pelarasan jumlah aliran dan suhu sistem.

05 Parameter Teknikal:

06 pada penggunaan tapak:

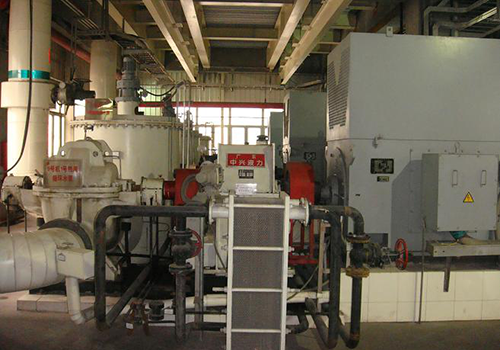

Menurut situasi ruang di lokasi, penyongsang siri D71 dipasang di kabinet kawalan, dan pemasangan inverter dan motor di tapak seperti yang ditunjukkan dalam angka tersebut.

07 Hasil Running:

Rangkaian pemanasan sistem pam air yang beredar menggunakan inverter D71 telah dimasukkan ke dalam operasi selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Peranti kawalan beroperasi dengan pasti dan mempunyai kadar kegagalan yang rendah;  Melalui pelarasan automatik PID, fenomena pemanasan dan penyejukan yang tidak sekata setiap stesen dalam rangkaian pemanasan dihapuskan;

Menyedari operasi pengeluaran tanpa pemandu, sangat mengurangkan keamatan buruh dan meningkatkan kecekapan pengeluaran;

Faedah ekonomi adalah penting, dan semua pelaburan yang meningkat dapat dipulihkan dalam lebih dari satu tahun.

08 Faedah Pelanggan:

Pemanasan dan penyejukan setiap stesen dalam rangkaian pemanasan adalah seragam, yang memastikan keperluan pemanasan pelanggan terpencil dan mengelakkan terlalu panas pelanggan dekat.

Merealisasikan operasi pengeluaran tanpa pemandu dan meningkatkan kecekapan pengeluaran;

Kesan mekanikal dikurangkan, yang sangat menjimatkan kos penyelenggaraan;

Kesan penjimatan tenaga adalah luar biasa, dan peningkatan pelaburan dapat pulih sepenuhnya dalam lebih dari satu tahun.
