01 Pengenalan:

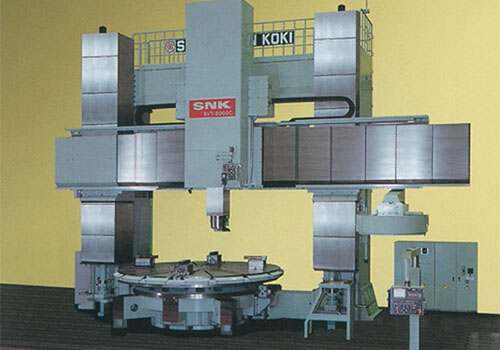

Penghuni menegak adalah peralatan mekanikal yang besar yang digunakan untuk memproses bahan kerja besar dan berat dengan dimensi radial yang besar dan dimensi paksi yang agak kecil dan bentuk kompleks. Seperti permukaan silinder, permukaan akhir, permukaan kerucut, lubang silinder, lubang kerucut, dan lain -lain pelbagai cakera, roda dan lengan. Threading, pusingan sfera, profil, penggilingan dan pengisaran juga mungkin dengan bantuan peranti tambahan. Spindle alat mesin besar dikawal oleh penyongsang RVE32 untuk mencapai kawalan kelajuan yang stabil, dengan ciri-ciri tork frekuensi rendah yang baik dan kelajuan tindak balas yang cepat. Braking dan berhenti cepat direalisasikan oleh unit brek dan perintang brek.

02 Ciri:

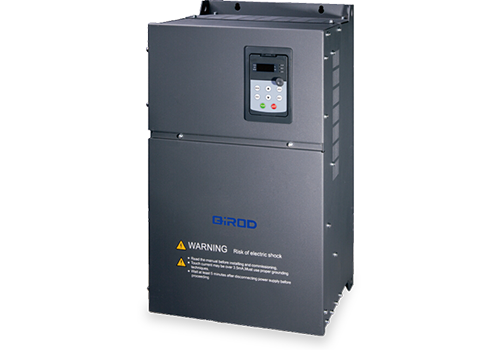

RVE32 adalah penyongsang yang dipasang di dinding, julat kuasa ialah 0.75kW-500kW, tahap voltan voltan garisan masuk adalah 380V-480V, dan kaedah kawalan adalah kawalan vektor tanpa sensor kelajuan. RVE32 mempunyai banyak peranti kawalan, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relay (TA), 2 output analog (AO), 5V bekalan kuasa tambahan untuk bekalan kuasa analog.

Antara muka Modbus adalah konfigurasi standard RVE32 tanpa pilihan. RVE32 boleh disambungkan ke sistem automasi peringkat tinggi melalui Modbus.

03 Kelebihan:

· Menyediakan tork 0.5Hz 150%, mudah untuk memulakan motor gelendong;

· Dengan ketepatan kawalan kelajuan, ketepatan kawalan adalah 0.2%, dan kawalan kelajuan yang tepat dicapai;

· Dengan kawalan kelemahan medan yang baik, ia dapat mencapai kawalan yang tepat walaupun berjalan pada frekuensi tinggi;

· Ia mempunyai kelebihan tindak balas tork cepat, dan apabila beban turun naik, turun naik semasa adalah kecil;

· Ia mempunyai kapasiti beban yang baik dan kebolehsuaian alam sekitar, dan mempunyai kebolehpercayaan operasi yang tinggi;

· Fungsi AVR unggul, kesesuaian grid super, menjamin voltan output, kestabilan semasa dan kelajuan;

· Ciri-ciri terhad semasa yang sangat baik, kapasiti beban yang kuat, dapat mengurangkan kelebihan penukaran kekerapan, perlindungan yang lebih tinggi, had untuk memastikan kesinambungan pengeluaran;

· Ia mempunyai kesesuaian alam sekitar yang kuat, dan reka bentuk saluran udara yang sepenuhnya bebas dapat meningkatkan rintangan terhadap persekitaran yang keras seperti pencemaran minyak, debu dan haba lembap.

04 Pengenalan Sistem:

Dalam sistem ini, gelendong pelarik menegak 55kW didorong oleh penukar frekuensi RVE32 75kW, dan perhentian brek cepat direalisasikan melalui unit brek luaran dan perintang brek. Pemotongan kelajuan berterusan dicapai melalui kawalan vektor gelung terbuka, dan variasi kelajuan yang disebabkan oleh perubahan beban adalah sangat kecil. Penyongsang dimulakan melalui terminal kawalan, dan kelajuan yang diberikan dikawal oleh isyarat voltan analog 0-10V sistem kawalan. Apabila motor berjalan pada 70Hz, turun naik kelajuan kurang dari 1 rpm, dan turun naik semasa kurang daripada 1A, menyedari kawalan kelajuan yang tepat.

05 Parameter Teknikal:

06 pada penggunaan tapak:

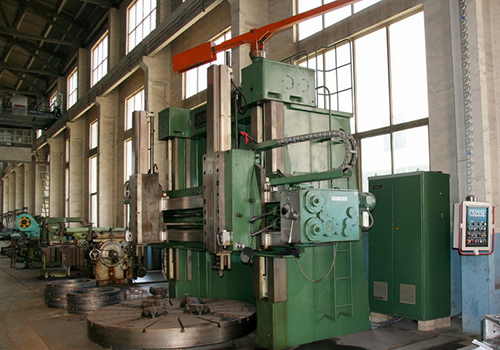

Menurut situasi ruang di lokasi, penyongsang siri RVE32 dipasang di kabinet kawalan, dan pemasangan inverter dan motor di tapak seperti yang ditunjukkan dalam angka tersebut.

07 Hasil Running:

Sistem kawalan pelarik menegak menggunakan penyongsang RVE32 telah beroperasi selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Peranti kawalan beroperasi dengan pasti, mempunyai kesesuaian alam sekitar yang baik, dapat menahan persekitaran yang keras seperti pencemaran minyak, debu dan haba lembap, dan mempunyai kadar kegagalan yang rendah;

Ciri -ciri terhad semasa, kapasiti beban yang kuat, dapat mengurangkan kelebihan penukaran kekerapan, perlindungan overcurrent, dan memaksimumkan kesinambungan pengeluaran;

Ketepatan kawalan kelajuan tinggi, dan produk pengeluaran lebih selaras dengan keperluan; Sistem kawalan pelarik menegak menggunakan penyongsang QD6000 telah dimasukkan ke dalam operasi selama lebih dari tiga tahun, dan telah mencapai manfaat dan hasil ekonomi yang baik.

08 Faedah Pelanggan:

Motor penyongsang dan spindle berjalan stably, mengurangkan kos penyelenggaraan;

Fungsi perlindungan komprehensif penyongsang memastikan kesinambungan pengeluaran;

Pengeluaran produk lebih sesuai dengan keperluan, dan kadar kecacatan dikurangkan.
