01 Pengenalan:

Alat mesin yang dikawal secara berangka, yang dirujuk sebagai alat mesin CNC untuk pendek, adalah produk mekatronik yang telah mengintegrasikan teknologi mekanikal, elektrik, hidraulik, pneumatik, mikroelektronik dan maklumat selama 30 tahun. Spindle dan setiap sistem suapan didorong oleh motor masing -masing. Dengan pembangunan teknologi peraturan kelajuan penukaran kekerapan, gelendong alat mesin CNC didorong oleh penukar frekuensi, yang dapat memenuhi keperluan kerja. Kekejaman Qidian Converter RVE32 mempunyai pelbagai aplikasi dalam alat mesin CNC, dan telah mencapai manfaat ekonomi dan sosial yang baik.

02 Ciri:

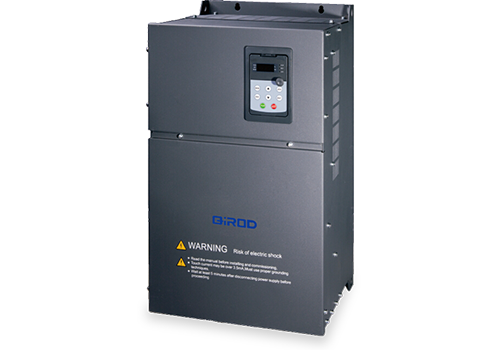

RVE32 adalah penyongsang yang dipasang di dinding, julat kuasa ialah 0.75kW-500kW, tahap voltan voltan garisan masuk adalah 380V-480V, dan kaedah kawalan adalah kawalan vektor tanpa sensor kelajuan.

RVE32 mempunyai banyak pencawang, termasuk 8 input digital (Li1-LI8), 2 input analog (AI), 2 output relay (TA), 2 output analog (AO), 5V bekalan kuasa tambahan untuk bekalan kuasa analog,

Antara muka Modbus adalah konfigurasi standard RVE32, tiada pilihan diperlukan. RVE32 boleh disambungkan ke sistem automasi peringkat tinggi melalui Modbus.

03 Kelebihan:

· Tork permulaan yang besar, menyediakan tork 0.5Hz 150%, mudah untuk memulakan motor gelendong;

· Ia mempunyai kelebihan tindak balas tork cepat, dan apabila beban turun naik, turun naik semasa adalah kecil;

· Ia mempunyai kapasiti beban yang baik dan kebolehsuaian alam sekitar, dan mempunyai kebolehpercayaan operasi yang tinggi;

· Dengan ketepatan kawalan kelajuan, ketepatan kawalan adalah 0.2%, dan kawalan kelajuan yang tepat direalisasikan;

· Ciri -ciri terhad semasa, kapasiti beban yang kuat, dapat mengurangkan kelebihan penukaran kekerapan, perlindungan overcurrent, dan memaksimumkan kesinambungan pengeluaran;

· Ia mempunyai kesesuaian alam sekitar yang kuat, dan reka bentuk saluran udara yang sepenuhnya bebas dapat meningkatkan rintangan terhadap persekitaran yang keras seperti pencemaran minyak, debu dan haba lembap.

04 Pengenalan Sistem:

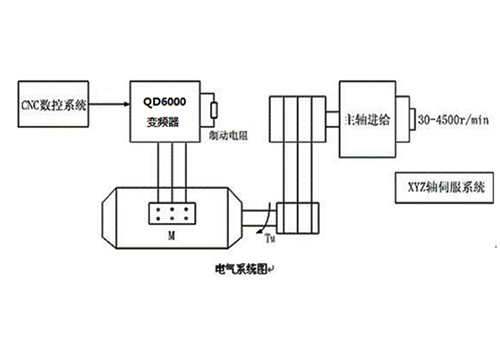

Dalam sistem ini, gelendong alat mesin CNC 4KW didorong oleh penyongsang RVE32 5.5kW, dan brek cepat dan berhenti direalisasikan melalui unit brek luaran dan perintang brek. Variasi kelajuan yang disebabkan oleh perubahan beban sangat kecil oleh kawalan vektor gelung terbuka.

05 Parameter Teknikal:

06 pada penggunaan tapak:

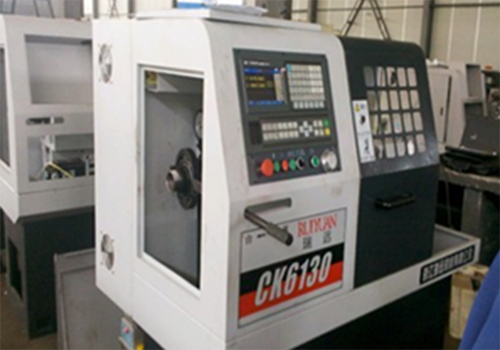

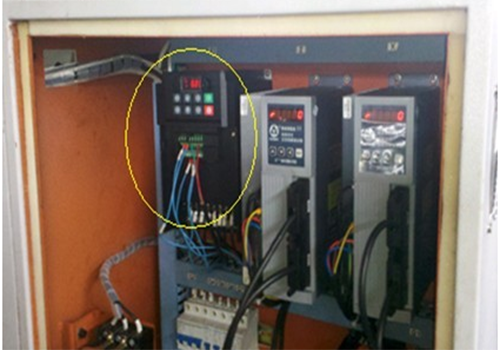

Menurut situasi ruang di lokasi, penyongsang siri RVE32 dipasang di kabinet kawalan, dan pemasangan inverter dan motor di tapak seperti yang ditunjukkan dalam angka tersebut.

07 Hasil Running:

Sistem Kawalan Alat Mesin CNC menggunakan inverter RVE32 telah beroperasi selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Peranti kawalan beroperasi dengan pasti, mempunyai kesesuaian alam sekitar yang baik, dapat menahan persekitaran yang keras seperti pencemaran minyak, debu dan haba lembap, dan mempunyai kadar kegagalan yang rendah;

Pemantauan dan kawalan masa nyata semasa output, dengan keupayaan tindak balas dinamik yang baik, dan kualiti produk yang lebih baik yang dihasilkan;

Ciri -ciri terhad semasa, kapasiti beban yang kuat, dapat mengurangkan kelebihan penukaran kekerapan, perlindungan overcurrent, dan memaksimumkan kesinambungan pengeluaran;

Ciri-ciri tork frekuensi rendah yang sangat baik, operasi yang stabil pada output tork yang diberi nilai berkelajuan rendah.

08 Faedah Pelanggan:

Motor penyongsang dan spindle berjalan stably, mengurangkan kos penyelenggaraan; Mengurangkan kehilangan motor dan kos penyelenggaraan;

Fungsi perlindungan komprehensif inverter memastikan kesinambungan pengeluaran;

Pengeluaran produk lebih sesuai dengan keperluan, dan kadar kecacatan dikurangkan.
