01 Pengenalan:

Dengan pembangunan teknologi kuasa dan peningkatan teknologi peraturan kelajuan penukaran kekerapan, kaedah kawalan bekalan air pintar dengan peraturan kelajuan penukaran frekuensi sebagai teras telah menggantikan kaedah bekalan air sebelumnya untuk beralih dan pelarasan injap pelbagai pam. Semasa peraturan kelajuan frekuensi berubah -ubah, arus permulaan boleh dibatasi dalam arus yang diberi nilai, dengan itu mengelakkan impak pada grid kuasa semasa bermula. Oleh kerana permulaan pam yang lancar, kelajuan purata operasi normal dikurangkan, dengan itu memanjangkan hayat peralatan seperti pam dan injap. Pada masa yang sama, ia boleh menghapuskan kesan tukul air apabila bermula dan berhenti. Dengan prestasi yang stabil, mod operasi dan fungsi mudah, penukar frekuensi akan membolehkan sistem bekalan air menjimatkan elektrik, air dan tenaga kerja, dan akhirnya mencapai tujuan operasi kecekapan tinggi.

02 Ciri:

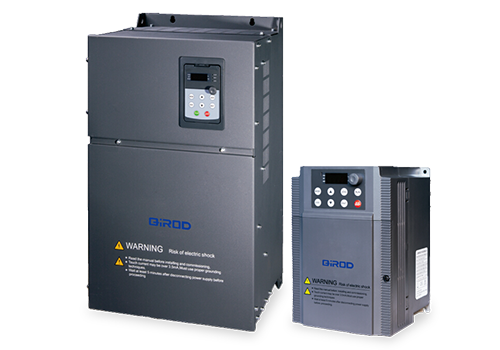

RVE32 adalah penyongsang kabinet yang dipasang, julat kuasa ialah 0.75kW ~ 500kW, voltan masuk adalah 380V ~ 480V, dan kaedah kawalan adalah kawalan vektor tanpa sensor dan kawalan vektor. Kawalan vektor tanpa sensor kelajuan adalah sejenis kawalan vektor, tetapi tidak ada sensor kelajuan, dan nilai maklum balas kelajuan motor dianggarkan melalui pengiraan model motor. Ketepatan kawalan dan prestasi dinamik kawalan vektor tanpa sensor kelajuan tidak sebaik kawalan vektor dengan gelung tertutup kelajuan, tetapi ia juga mempunyai kelebihan sistem mudah, tidak perlu mengekalkan sensor kelajuan, dan harga yang rendah, terutama untuk peminat dan pam. Kawalan tradisional V/F juga tidak memerlukan sensor kelajuan, tetapi untuk kipas kuasa tinggi dan motor pam, seperti kawalan V/F tanpa kawalan gelung semasa, mudah menyebabkan turun naik semasa. Kawalan vektor sensor tanpa kelajuan bukan sahaja mempunyai gelung tertutup kelajuan tetapi juga gelung tertutup semasa, dan arus keadaan mantap motor lebih stabil.

RVE32 mempunyai banyak terminal pelanggan, termasuk 8 input digital (li1 ~ li8), 2 input analog (AI), 2 output relay (TA), 2 output analog (AO), bekalan kuasa tambahan 5V untuk membentuk input Antara muka Modbus adalah konfigurasi standard RVE32, tiada pilihan diperlukan. RVE32 boleh disambungkan ke sistem automasi peringkat tinggi melalui Modbus.

Penyongsang Siri RVE32 mempunyai fungsi PID terbina dalam, yang lebih fleksibel dalam operasi. Terdapat banyak cara untuk mengawal antara muka, yang boleh menjadi kabel atau komunikasi.

04 Pengenalan Sistem:

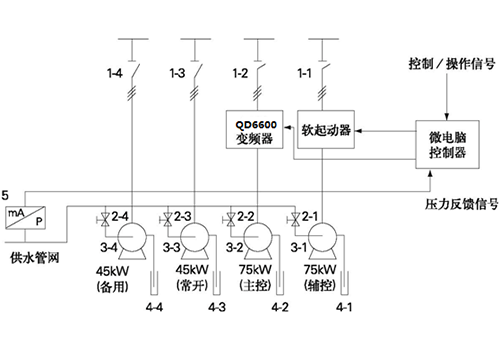

Dalam sistem ini, tiga pam baik dalam digunakan, dan satu 45kw dalam pam baik digunakan sebagai pam biasanya terbuka untuk mengekalkan fungsi bekalan air asas. Pam 75kW Deep Well digunakan sebagai pam kawalan utama, dan penukar frekuensi tekanan kawalan bekalan air automatik dipasang. Apabila penggunaan air berubah, kelajuan pam diselaraskan untuk merealisasikan bekalan air tekanan tetap rangkaian bekalan air. Pam 75kW dalam Well Well dipasang dengan satu set digital penuh. Pengawal permulaan Soft Motor AC digunakan sebagai pam kawalan tambahan. Apabila jumlah bekalan air berubah sangat, jika pam kawalan utama telah berfungsi pada frekuensi penuh (atau kekerapan), tekanan rangkaian paip bekalan air tidak dapat dijamin tetap. Pengawal menjadikan pam kawalan tambahan bermula (atau berhenti) berjalan, dan kemudian pam kawalan utama berjalan pada kelajuan berubah -ubah untuk menyesuaikan tekanan air rangkaian paip untuk memastikan ia tetap.

1- Power Switch 2- injap air satu arah 3- Reactance Pam 4- Sumber Air Well Deep 5- Sensor Tekanan

05 Parameter Teknikal:

06 pada penggunaan tapak:

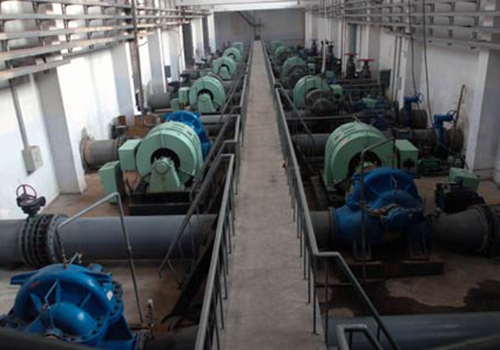

Menurut situasi ruang di lokasi, penyongsang siri RVE32 dipasang di kabinet kawalan, dan pemasangan inverter dan motor di tapak seperti yang ditunjukkan dalam angka tersebut.

07 Hasil Running:

Sistem bekalan air tekanan yang berterusan menggunakan penyongsang RVE32 telah dimasukkan ke dalam operasi selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Peranti kawalan beroperasi dengan pasti dan mempunyai kadar kegagalan yang rendah;

Tekanan bekalan air stabil, yang menghilangkan kelemahan isi rumah tinggi yang memotong air semasa penggunaan air puncak dan tekanan paip yang berlebihan semasa tempoh air;

Menyelesaikan masalah penyingkiran pasir apabila pam dihidupkan dan masalah limpahan semasa operasi;

Faedah ekonomi adalah luar biasa, dan statistik operasi sebenar menunjukkan bahawa 432,600 kWh elektrik boleh disimpan dalam satu tahun. Dikira pada 0.3 yuan per kilowatt-jam, kira-kira 129,800 yuan dalam kos elektrik boleh disimpan. Lebih dari satu tahun dapat memulihkan semua peningkatan pelaburan sistem kawalan automatik bekalan air tekanan.

08 Faedah Pelanggan:

Tekanan air rangkaian paip bekalan air stabil dan tidak berubah dengan perubahan penggunaan air, yang meningkatkan kualiti bekalan air;

Ia mengelakkan fenomena air dan kebocoran air yang disebabkan oleh peningkatan tekanan air yang tidak normal dalam rangkaian paip bekalan air, dan mengurangkan kos penyelenggaraan;

Kesan penjimatan tenaga adalah luar biasa, dan peningkatan pelaburan dalam sistem bekalan air tekanan tetap dapat pulih sepenuhnya dalam lebih dari satu tahun;

Pembaziran sumber air dielakkan, dan pengembangan selanjutnya kawasan corong penurunan paras air yang dibentuk oleh eksploitasi air bawah tanah yang berlebihan dicegah.
