01 Pengenalan:

Beban kipas digunakan secara meluas, seperti peminat bekalan dan penggemar draf yang disebabkan oleh pelbagai sistem dandang pengeluaran dan domestik, unit penggemar penyaman udara pusat, unit udara segar, peminat menara penyejuk, peminat ekzos di pelbagai tapak pengeluaran, dan pengering di talian pengeluaran. Peminat adalah peralatan kuasa utama perusahaan perindustrian dan perlombongan. Menurut statistik jabatan yang berkaitan, kapasiti pemasangan peminat dan pam dan motor di negara ini adalah kira -kira 35,000MW, dan penggunaan kuasa menyumbang kira -kira 40% daripada penggunaan kuasa negara. Apabila menggunakan penyongsang RVE32 dalam operasi kipas, kadar penjimatan kuasa umumnya 20%-60%, dan tempoh pemulihan pelaburan adalah 1-3 tahun. Faedahnya sangat penting.

02 Ciri:

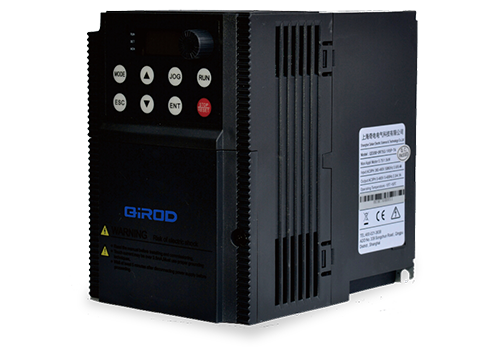

RVE32 adalah penyongsang kabinet yang dipasang, julat kuasa adalah 0.75kW-500kW, voltan garisan masuk adalah 380V-480V, dan mod kawalan adalah kawalan vektor dan kawalan vektor tanpa sensor kelajuan. Kawalan vektor tanpa sensor kelajuan adalah sejenis kawalan vektor, yang menganggarkan nilai maklum balas kelajuan motor melalui pengiraan model motor. Ketepatan kawalan dan prestasi dinamik kawalan vektor tanpa sensor kelajuan tidak sebaik kawalan vektor dengan gelung tertutup kelajuan, tetapi ia juga mempunyai kelebihan sistem mudah, tidak perlu mengekalkan sensor kelajuan, dan harga yang rendah, terutama yang sesuai untuk kipas dan pam motor. Kawalan tradisional V/F juga tidak memerlukan sensor kelajuan, tetapi untuk kipas kuasa tinggi dan motor pam, seperti kawalan V/F tanpa kawalan gelung semasa, mudah menyebabkan turun naik semasa. Kawalan vektor sensor tanpa kelajuan bukan sahaja mempunyai gelung tertutup kelajuan tetapi juga gelung tertutup semasa, dan arus keadaan mantap motor lebih stabil.

RVE32 mempunyai banyak terminal pelanggan, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relay (TA), 2 output analog (AO), 5V Bekalan Kuasa Auxiliary untuk Input Tetap Analog,

Penyongsang Siri RVE32 mempunyai fungsi PID terbina dalam, yang lebih fleksibel dalam operasi. Terdapat banyak cara untuk mengawal antara muka, yang boleh menjadi kabel atau komunikasi.

04 Pengenalan Sistem:

Sebanyak empat motor dalam dandang ini menggunakan penukar frekuensi RVE32 untuk mengawal stim, minyak panas dan gas serombong panas masing -masing. Gas serombong panas dikawal oleh dua motor 315kW, dan dihantar ke kipas utama melalui paip untuk mengeringkan pulpa kayu. Dua penyongsang 315kW QD6000 mengawal kedua -dua peminat masing -masing, dan mengawal kuasa output peminat dengan menyesuaikan kekerapan output RVE32, untuk merealisasikan peraturan yang tepat aliran asap panas, yang bukan sahaja memenuhi keperluan proses, tetapi juga lebih cekap daripada menggunakan kaca depan. Ia lebih cekap tenaga untuk menyesuaikan aliran asap panas. Dua lagi motor 132kW memberi makan stim dari penjana stim dan minyak panas dari penjana minyak terma ke dalam ruang pencampuran masing -masing. Pelarasan output stim dalam penjana stim dapat mengawal tekanan dan suhu dalam penjana stim, dan pelarasan output minyak terma dalam penjana minyak terma dapat mengawal suhu penjana minyak terma. RVE32 juga menyesuaikan output stim dan minyak panas dengan mengawal kuasa output motor, untuk mengawal tekanan dan suhu penjana stim dan suhu penjana minyak panas.

05 Parameter Teknikal:

06 pada penggunaan tapak:

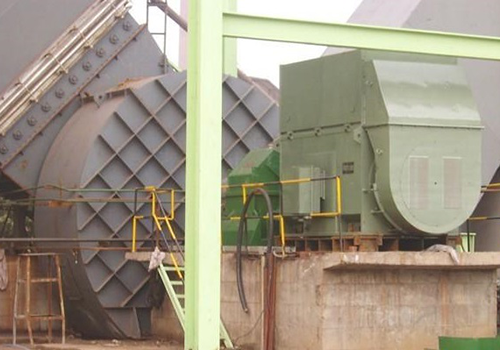

Menurut situasi ruang di lokasi, penyongsang siri RVE32 dipasang di kabinet kawalan, dan pemasangan inverter dan motor di tapak seperti yang ditunjukkan dalam angka tersebut.

07 Hasil Running:

Sistem kawalan kipas dandang menggunakan penyongsang RVE32 telah beroperasi selama lebih dari empat tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Peranti kawalan beroperasi dengan pasti dan mempunyai kadar kegagalan yang rendah;  Bunyi yang kurang ketara;

Peraturan yang tepat aliran asap panas untuk memenuhi keperluan proses pengeluaran;

Memanjangkan hayat perkhidmatan galas motor dan kipas, mengurangkan penjanaan panas motor, dan sangat mengurangkan jumlah penyelenggaraan;

Faedah ekonomi adalah penting, dan keseluruhan pelaburan meningkat oleh sistem kawalan penukaran kekerapan dapat dipulihkan dalam lebih dari satu tahun.

08 Faedah Pelanggan:

Menyesuaikan aliran dengan tepat untuk memenuhi keperluan proses pengeluaran;

Mengurangkan kerugian motor dan kos penyelenggaraan;

Kesan penjimatan tenaga adalah luar biasa, dan pelaburan meningkat oleh kawalan penukaran kekerapan dapat pulih sepenuhnya dalam lebih dari satu tahun.
