01 Pengenalan:

Pemampat udara adalah peranti yang menggunakan motor untuk memampatkan gas dalam ruang mampatan dan membuat gas termampat mempunyai tekanan tertentu. Ia mempunyai pelbagai kegunaan dan boleh digunakan dalam pelbagai industri seperti metalurgi, pembuatan jentera, perlombongan, kuasa elektrik, tekstil, petrokimia dan sebagainya. Pemampat udara menyumbang 15% daripada penggunaan kuasa peralatan perindustrian yang besar (peminat, pam, dandang, pemampat udara, dll.). Selepas siasatan, pemampat udara mempunyai kekurangan berikut:

(1) Apabila tekanan output lebih besar daripada nilai tertentu, injap pelega beban dibuka secara automatik untuk menjadikan motor tak segerak, yang merupakan pembaziran tenaga yang serius.

(2) Motor tak segerak mudah dimulakan dan berhenti kerap, yang mempengaruhi hayat perkhidmatan motor.

(3) Keadaan kerja yang buruk dan bunyi bising.

(4) Tahap automasi adalah rendah, dan pelarasan tekanan output direalisasikan dengan menyesuaikan buatan pembukaan injap. Kelajuan pelarasan adalah perlahan, turun naiknya besar, kestabilan tidak stabil, dan ketepatannya rendah.

(5) Arus permulaan kekerapan kuasa pemampat udara adalah besar, kesan ke atas grid kuasa adalah besar, pakaian galas motor adalah besar, dan penyelenggaraan peralatan adalah besar. Memandangkan masalah di atas, penukar frekuensi direka untuk merealisasikan skim transformasi penjimatan tenaga pemampat udara skru. Selepas analisis, skim ini mempunyai tahap automasi yang tinggi, kesan penjimatan tenaga yang signifikan dan kebolehpercayaan yang baik.

02 Ciri:

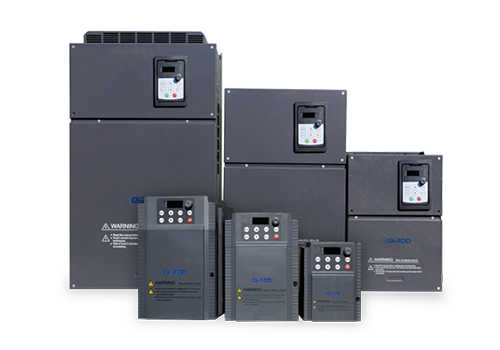

D31 adalah penyongsang kabinet yang dipasang, julat kuasa ialah 0.75kW ~ 500kW, voltan masuk adalah 380V ~ 480V, dan kaedah kawalan adalah kawalan vektor tanpa sensor dan kawalan vektor. Kawalan vektor tanpa sensor kelajuan adalah sejenis kawalan vektor, tetapi tanpa sensor kelajuan, nilai maklum balas kelajuan motor dianggarkan melalui pengiraan model motor. Ketepatan kawalan dan prestasi dinamik kawalan vektor tanpa sensor kelajuan tidak sebaik kawalan vektor dengan gelung tertutup kelajuan, tetapi ia juga mempunyai kelebihan sistem mudah, tidak perlu mengekalkan sensor kelajuan, dan harga yang rendah, terutama untuk peminat dan pam. Kawalan tradisional V/F juga tidak memerlukan sensor kelajuan, tetapi untuk kipas kuasa tinggi dan motor pam, seperti kawalan V/F tanpa kawalan gelung semasa, mudah menyebabkan turun naik semasa. Kawalan vektor sensor tanpa kelajuan bukan sahaja mempunyai gelung tertutup kelajuan tetapi juga gelung tertutup semasa, dan arus keadaan mantap motor lebih stabil. D31 mempunyai banyak terminal pelanggan, termasuk 8 input digital (li1 ~ li8), 2 input analog (AI), 2 output relay (TA), 2 output analog (AO), bekalan kuasa tambahan 5V untuk membekalkan input

Antara muka Modbus adalah konfigurasi standard D31, tiada pilihan diperlukan. D31 boleh disambungkan ke sistem automasi peringkat tinggi melalui Modbus.

Inverter Siri D31 mempunyai fungsi PID terbina dalam, yang lebih fleksibel dalam operasi. Terdapat banyak cara untuk mengawal antara muka, yang boleh menjadi kabel atau komunikasi.

04 Pengenalan Sistem:

Dalam sistem ini, sistem ini mempunyai dua gelung kawalan penukaran kekerapan dan kekerapan kuasa. Berdasarkan sistem permulaan kekerapan kuasa asal, sistem kawalan penyongsang ditambah untuk memastikan pemampat udara dapat dimulakan pada kekerapan kuasa selepas penyongsang gagal, tanpa menjejaskan pengeluaran. Melalui fungsi PID terbina dalam penukar frekuensi, kawalan tekanan malar pemampat udara direalisasikan. Operasi penukaran kekerapan motor boleh mengekalkan tekanan keluar tangki penyimpanan udara stabil, dan julat turun naik tekanan tidak boleh melebihi ± 0.2bar.

05 Parameter Teknikal:

06 pada penggunaan tapak:

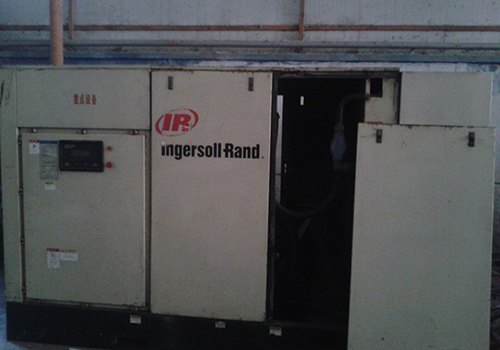

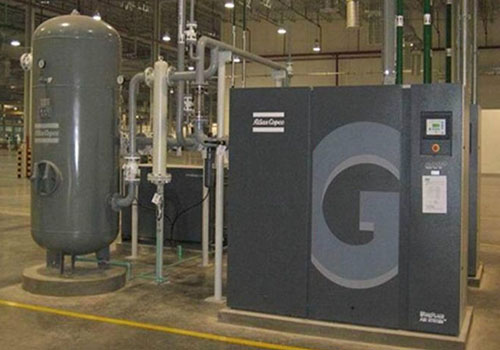

Menurut ruang di tempat, penyongsang siri D31 dipasang di luar kabinet kawalan, dan pemasangan inverter dan motor di tapak seperti yang ditunjukkan dalam angka tersebut.

07 Hasil Running:

Sistem transformasi penukaran kekerapan udara pemampat udara menggunakan inverter D31 telah beroperasi selama lebih dari dua tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Peranti kawalan beroperasi dengan pasti dan mempunyai kadar kegagalan yang rendah;

Tekanan udara stabil, supaya perubahan tekanan sistem rangkaian paip disimpan dalam lingkungan ± 0.2bar, yang secara efektif meningkatkan kualiti keadaan kerja;

Meningkatkan kebolehpercayaan sistem, mengurangkan bunyi pemampat udara, dan memanjangkan hayat perkhidmatan pemampat;

Faedah ekonomi adalah luar biasa, kos tenaga dikurangkan sebanyak 44.3%, dan kos penyelenggaraan dikurangkan dengan ketara. Statistik operasi sebenar menunjukkan bahawa ia dapat menjimatkan 651,900 kWh elektrik setahun. Dikira pada 0.3 yuan per kilowatt-jam, kira-kira 195,600 yuan dalam simpanan elektrik. Rang undang -undang elektrik diselamatkan lebih daripada 20%, dan dana yang dilaburkan boleh dipulihkan dalam masa setengah tahun.

08 Faedah Pelanggan:

Tekanan rangkaian paip stabil dan tidak berubah dengan perubahan penggunaan gas, yang meningkatkan kualiti bekalan gas;

Kesan ke atas peralatan dikurangkan, jumlah penyelenggaraan dan pembaikan juga dikurangkan, dan kos penyelenggaraan dikurangkan;

Kesan penjimatan tenaga adalah luar biasa, dan peningkatan pelaburan sistem kawalan penyongsang dapat pulih sepenuhnya dalam masa setengah tahun.
