Pemacu kekerapan voltan rendah RVE35

Keperluan pemasangan dan langkah berjaga-jaga pentauliahan di lokasi untuk pemacu frekuensi pembolehubah voltan rendah RVE35

Fujian Raynen Technology Co., Ltd., yang ditubuhkan pada tahun 2007 dan disenaraikan di Bursa Saham Shanghai (kod saham: 603933) pada tahun 2017, adalah pembekal domestik produk automasi industri. Dengan ibu pejabatnya di Fuzhou dan hampir 20 anak syarikat di seluruh China, syarikat itu telah membina reputasi yang kuat melalui inovasi berterusan dan kemajuan teknologi. Sebagai "perusahaan berteknologi tinggi utama program obor kebangsaan," Raynen Technology telah membangunkan banyak teknologi yang dipatenkan dan penyelesaian teras dalam sistem kawalan dan pemacu. Portfolio produknya termasuk sistem servo AC, pengawal logik yang boleh diprogramkan (PLCs), antara muka manusia mesin (HMI), gerbang IoT, dan pemacu frekuensi berubah (VFD), seperti siri RVE35.

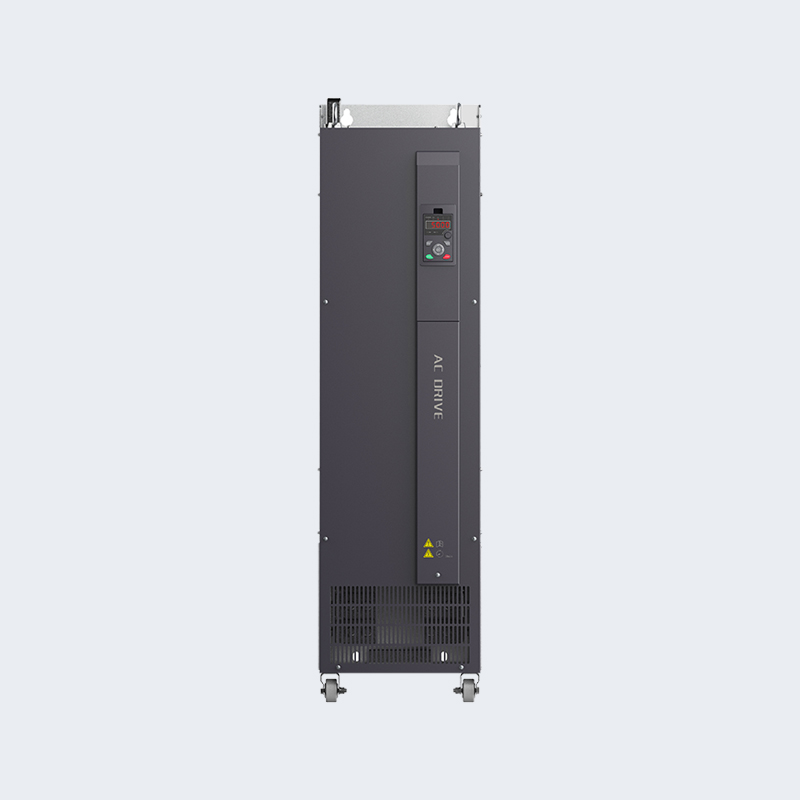

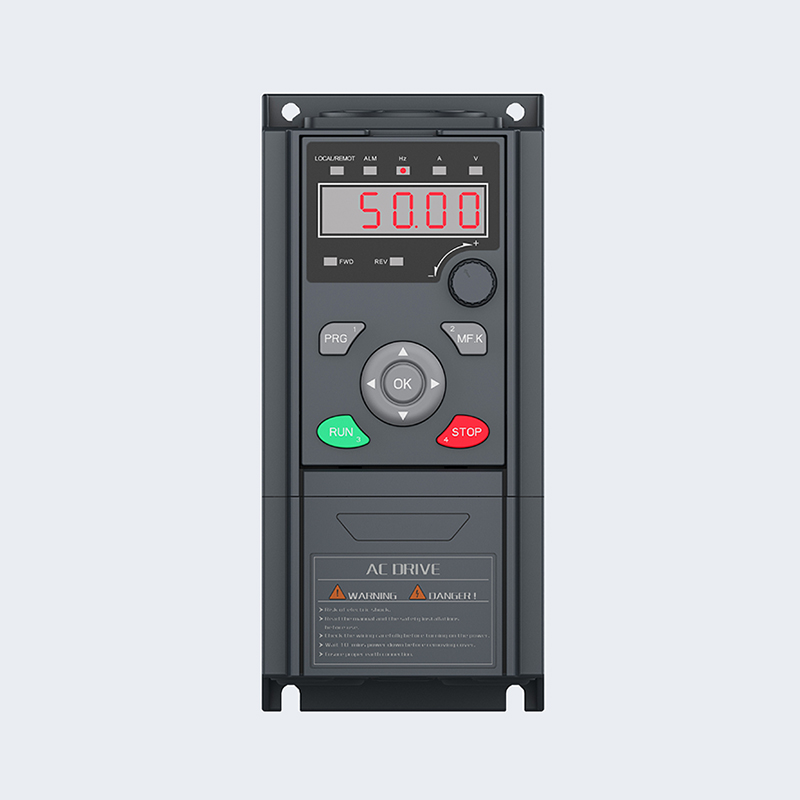

The Pemacu kekerapan pembolehubah voltan rendah RVE35 , yang direka oleh Raynen Technology, adalah VFD berprestasi tinggi yang disesuaikan untuk aplikasi automasi umum dalam industri seperti tekstil, alat mesin, logistik, dan banyak lagi. Ia menawarkan kawalan kelajuan motor yang tepat, kecekapan tenaga, dan kestabilan sistem yang dipertingkatkan. Walau bagaimanapun, untuk memastikan prestasi dan keselamatan yang optimum semasa pemasangan dan pentauliahan, keperluan dan langkah berjaga -jaga tertentu mesti diikuti dengan ketat.

1. Keperluan pemasangan untuk RVE35 VFD

1) keadaan persekitaran

Persekitaran pemasangan memainkan peranan penting dalam memastikan kebolehpercayaan dan prestasi jangka panjang RVE35 VFD. Keadaan persekitaran berikut harus dipenuhi:

Suhu ambien: -10 ° C hingga 50 ° C (dengan derat melebihi 40 ° C).

Kelembapan: di bawah 90% RH (tidak kondensasi).

Debu dan bahan cemar: Elakkan memasang pemacu di kawasan dengan debu yang berlebihan, gas menghakis, atau kabut minyak.

Getaran dan Kejutan: Pastikan lokasi pemasangan bebas daripada getaran berlebihan atau kejutan mekanikal.

Teknologi Raynen mengesyorkan memasang RVE35 dalam kabinet tertutup yang dilengkapi dengan sistem pengudaraan dan penyejukan yang betul, terutamanya apabila digunakan dalam persekitaran perindustrian yang keras.

2) Pemasangan elektrik

Pendawaian elektrik yang betul adalah penting untuk mencegah kerosakan dan memastikan operasi yang selamat. Pertimbangan utama termasuk:

Spesifikasi Bekalan Kuasa: RVE35 beroperasi pada julat input voltan rendah 220VAC hingga 480VAC, fasa tunggal atau tiga fasa, bergantung kepada model.

Piawaian pendawaian: Ikuti kod elektrik kebangsaan dan antarabangsa (mis., GB/T, IEC) untuk saiz kabel, asas, dan penebat.

Grounding: Sambungan tanah yang boleh dipercayai mesti disediakan untuk melindungi daripada kejutan elektrik dan gangguan elektromagnet (EMI).

Pemisahan kabel kuasa dan isyarat: Untuk mengelakkan gangguan isyarat, kabel kuasa dan kabel isyarat kawalan harus dialihkan secara berasingan dan pada sudut tepat jika mungkin.

Pasukan sokongan teknikal Raynen menyediakan gambarajah pendawaian terperinci dan garis panduan pemasangan khusus untuk setiap senario aplikasi.

3) Pemasangan mekanikal

Orientasi pemasangan: Pasang RVE35 secara menegak untuk memastikan aliran udara yang mencukupi dan pelesapan haba.

Keperluan pelepasan: Mengekalkan pelepasan yang mencukupi di sekitar pemacu -jenis 10 cm di kedua -dua belah dan 15 cm di atas dan bawah -untuk membolehkan pengudaraan yang betul.

Penyejukan Kabinet: Dalam persekitaran suhu tinggi, gunakan peminat atau unit penghawa dingin untuk mengekalkan suhu kabinet dalaman dalam julat yang dibenarkan.

2. Langkah berjaga-jaga pentauliahan tapak

Menugaskan RVE35 VFD melibatkan mengkonfigurasi parameter dan menguji sistem di bawah keadaan operasi sebenar. Proses ini mesti dijalankan dengan teliti untuk mengelakkan kerosakan peralatan atau isu operasi.

1) Pemeriksaan pra-penafsiran

Sebelum menggerakkan sistem, lakukan cek berikut:

Pemeriksaan Visual: Pastikan tiada tanda -tanda kerosakan fizikal ke unit pemacu atau pendawaian.

Ketegangan terminal: Sahkan bahawa semua sambungan terminal selamat dan diketatkan dengan betul.

Sambungan Motor: Sahkan bahawa motor disambungkan dengan betul ke terminal output (U, V, W) dan bahawa penarafan motor sepadan dengan spesifikasi pemacu.

Kawalan Pendawaian: Periksa bahawa semua isyarat kawalan (mula/berhenti, input analog, dan lain -lain) adalah berwayar mengikut skema kawalan.

2) Konfigurasi parameter

RVE35 VFD Raynen Technology mempunyai tetapan parameter mesra pengguna melalui papan kekunci terbina dalam atau alat perisian luaran. Semasa pentauliahan, parameter berikut harus dikonfigurasikan dengan teliti:

Parameter Motor: Masukkan voltan, arus, kuasa, dan kelajuan motor yang diberi nilai.

Mod Kawalan: Pilih mod kawalan yang sesuai (V/F, vektor tanpa sensor, atau vektor gelung tertutup) berdasarkan aplikasi.

Masa Percepatan/Penurunan: Tetapkan nilai -nilai ini mengikut ciri -ciri beban untuk mencegah kesilapan overcurrent atau overvoltage.

Tetapan Perlindungan: Konfigurasikan fungsi perlindungan seperti overcurrent, overvoltage, undervoltage, dan overheating.

Raynen menyediakan manual pentauliahan komprehensif dan perkhidmatan sokongan di tapak untuk membantu jurutera mengoptimumkan tetapan ini.

3) Operasi Percubaan

Sebaik sahaja konfigurasi selesai, lakukan percubaan yang dijalankan di bawah keadaan beban atau beban ringan:

Memantau Paparan: Perhatikan paparan pemacu untuk sebarang kod kesalahan atau bacaan yang tidak normal.

Semak putaran motor: Pastikan motor berputar ke arah yang betul; Jika tidak, tukar dua fasa output.

Dengarkan bunyi yang luar biasa: Mengesan sebarang getaran atau bunyi yang tidak biasa yang mungkin menunjukkan penjajaran yang salah atau komponen yang rosak.

Ujian Thermal: Gunakan peralatan pengimejan haba untuk memeriksa terlalu panas dalam kabel atau sambungan.

4) Diagnosis kesalahan dan penyelesaian masalah

Sekiranya berlaku kesalahan atau penggera semasa pentauliahan, rujuk bahagian penyelesaian masalah manual atau hubungi Pusat Sokongan Teknikal Raynen Technology. Isu biasa termasuk:

E.OV (overvoltage): Semak masa penurunan dan perintang brek (jika berkenaan).

E.OC (overcurrent): Mengkaji masa pecutan dan beban motor.

E.UV (Undervoltage): Periksa kestabilan bekalan kuasa input.

Pasukan perkhidmatan pelanggan Raynen boleh didapati 24/7 untuk menyediakan diagnostik jauh dan bantuan di tempat apabila diperlukan.

3.Conclusion

The Pemacu kekerapan pembolehubah voltan rendah RVE35 Dari Fujian Raynen Technology Co., Ltd. mewakili komitmen syarikat untuk memberikan penyelesaian automasi yang berkualiti tinggi dan inovatif. Dengan mematuhi piawaian pemasangan yang ketat dan prosedur pentauliahan, pengguna dapat memaksimumkan prestasi, umur panjang, dan keselamatan sistem pemacu. Sama ada yang digunakan dalam jentera tekstil, mesin jahit industri, atau talian automasi umum, RVE35 memastikan kawalan motor yang stabil, cekap, dan pintar.

Sebagai sebahagian daripada misinya untuk "menjadikan industri lebih bijak," Teknologi Raynen terus melabur dalam R & D, dengan pusat inovasi di Shanghai, Wuhan, Fuzhou, dan Changzhou. Syarikat itu tetap didedikasikan untuk menyediakan pelanggan dengan teknologi canggih, perkhidmatan yang luar biasa, dan penyelesaian automasi yang boleh dipercayai yang disesuaikan dengan keperluan perindustrian yang berkembang.
